 Placa CPU - Inder "Lap by Lap"

Ir para baixo
3 participantes
AutorMensagem
Vtec
Top 5
Vtec


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 48
Localização : Lx

Placa CPU - Inder "Lap by Lap"  Empty
MensagemAssunto: Placa CPU - Inder "Lap by Lap"    Placa CPU - Inder "Lap by Lap"  EmptySex 3 Set 2010 - 12:44

Olá a todos,

Há por aqui alguém entendido no sistema da Inder, neste caso é uma Lap by Lap.

Inder - Lap by Lap

Tenho uma placa cpu para arranjar e a avaria dela é das piores avarias que um pinball pode ter, pilhas "rebentadas"...

Há 8 anos que a máquina está parada e não faço ideia de há quantos é que as pilhas estão "rebentadas", mas o estado da placa fala por si.

Necessitava de ajuda para o seguinte:

O manual desta máquina está disponível na net, mas com uma digitalização tão má que não se percebe aquelas letras miudinhas das ref dos componentes e tenho bastentes para substituir, haverá por aí algum manual que dê para se tirar umas cópias em condições???

Como as pilhas/baterias estão bastante danificadas, não consigo ver qualquer tipo de ref., no manual também não vem nada sobre qual a voltagem/amperagem das mesmas, são duas baterias que soldam directamente na placa, em série, a ideia seria montar uma secção remota, mas teria de saber no mínimo qual a voltagem, estou inclinado para os 4,5V que é o que geralmente se usa noutros sistemas... scratch

Em último caso, haverá por aí alguém que tenha material espanhol a mais??? Não estou certo da compatibilidade das placas desta marca, mas pelo ano de fabrico, talvez uma Canasta 86 ou a Corsário, utilizem o mesmo cpu scratch

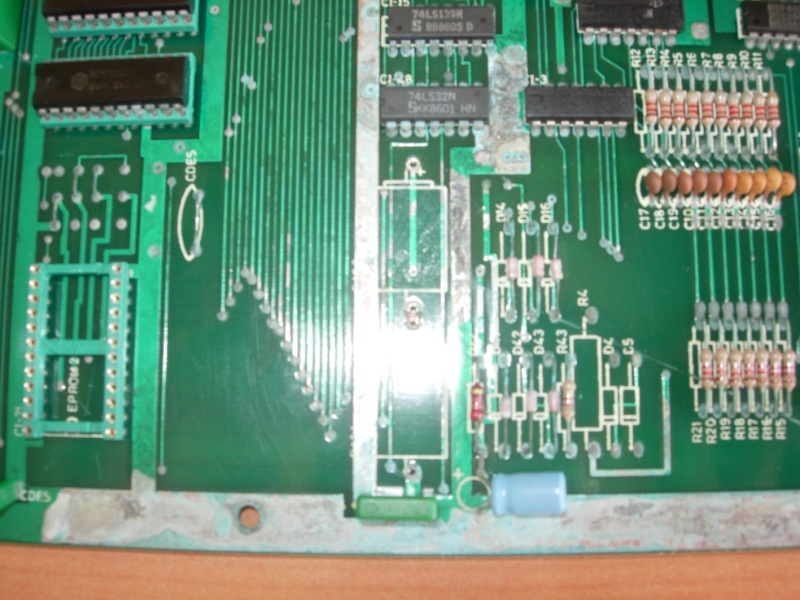

Ficam umas fotos do estado da placa, após ter sido já feita uma pequena limpeza superfícial.


Placa CPU - Inder "Lap by Lap"  Dscn2210



Placa CPU - Inder "Lap by Lap"  Dscn2211



Placa CPU - Inder "Lap by Lap"  Dscn2212



Placa CPU - Inder "Lap by Lap"  Dscn2213


Uma ajudinha...pleeeease!!!!
Ir para o topo Ir para baixo
https://flipperworld.forumeiros.com
NoLimits
5 Credits



Mensagens : 147
Data de inscrição : 11/03/2010
Idade : 50
Localização : Vale de Milhaços \ Corroios

Placa CPU - Inder "Lap by Lap"  Empty
MensagemAssunto: Re: Placa CPU - Inder "Lap by Lap"    Placa CPU - Inder "Lap by Lap"  EmptySex 3 Set 2010 - 14:05

Oi VTEC.

Não é grande ajuda pois não conheço o sistema, se me poderes dizer se as baterias tem Ligação directa aos 74LS acredito que tenhas razão quanto a voltagem pois este tralham habitualmente a 5V com uma variação de +-.75V.

Mas se quizeres posso tentar dar uma olhadela nos esquemas mesmo estando mal digitalizados, antigamente utilizava-se muitos sistemas padrão, pode ser que te ache algum.

Mas sem compromisso.

Como disse não é uma grande ajuda.
Ir para o topo Ir para baixo
http://http:\\apneia.planetaclix.pt
Vtec
Top 5
Vtec


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 48
Localização : Lx

Placa CPU - Inder "Lap by Lap"  Empty
MensagemAssunto: Re: Placa CPU - Inder "Lap by Lap"    Placa CPU - Inder "Lap by Lap"  EmptySex 3 Set 2010 - 19:24

Olá Nolimits, obrigado pela ajuda.

Sim, as baterias alimentam vários CI's directamente, os 4,5v em princípio é o suficiente para manter em memória os dados relativos a configurações e pontuação, mas na verdade o que eu gostava mesmo de saber é que tipo de bateria é esta para poder repôr tudo igual à origem, em último caso se não conseguisse baterias iguais, partiria então para a montagem remota das baterias.

Ir para o topo Ir para baixo
https://flipperworld.forumeiros.com
NoLimits
5 Credits



Mensagens : 147
Data de inscrição : 11/03/2010
Idade : 50
Localização : Vale de Milhaços \ Corroios

Placa CPU - Inder "Lap by Lap"  Empty
MensagemAssunto: Re: Placa CPU - Inder "Lap by Lap"    Placa CPU - Inder "Lap by Lap"  EmptySex 3 Set 2010 - 22:18

Pois repor de origem e mais dificil

Nesse caso se vir alguma coisa noutro site digo-te, mas para já não consigo ajudar.
Ir para o topo Ir para baixo
http://http:\\apneia.planetaclix.pt
White_Spot™
Top 5
White_Spot™


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 48
Localização : São Mamede de Infesta

Placa CPU - Inder "Lap by Lap"  Empty
MensagemAssunto: Re: Placa CPU - Inder "Lap by Lap"    Placa CPU - Inder "Lap by Lap"  EmptySex 3 Set 2010 - 22:40

Boas Vtec, eu estou na terra e não te posso ajudar muito enquanto não regressar a casa.

A placa em si não me parece muito má e se verificares que continua a ter continuidade com o multímetro, será só uma questão de se cobrir as pistas e trocar os componentes mais corroídos.

Posso é desde já quase te jurar, já que recuperei alguns componentes de uma placa de CPU Inder que tinha lá em casa, que a pilha é uma Varta mas a voltagem não me recordo Embarassed. É o que te digo, quando chegar a casa vejo isso.

Se tiver oportunidade passo no meu amigo aqui da zona que me ofereceu as duas Canastas para ver se se consegue "tirar" alguma conclusão das placas de CPU delas. Se não puder a ver se vejo nas fotos que tenho em casa no meu computador pois pode ser que se veja alguma coisa Wink.
Ir para o topo Ir para baixo
http://www.whitespot-chronicles.com/
Vtec
Top 5
Vtec


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 48
Localização : Lx

Placa CPU - Inder "Lap by Lap"  Empty
MensagemAssunto: Re: Placa CPU - Inder "Lap by Lap"    Placa CPU - Inder "Lap by Lap"  EmptySex 3 Set 2010 - 23:07

Com alguma paciência a coisa fica bem feita Laughing

Ok, se desse para veres isso então, agradecia.

Conheço umas Varta quadradas, pretas, de 3,5v... as que estavam nesta placa eram cilíndricas tipo condensador... é que nem cor tinham Mad
Ir para o topo Ir para baixo
https://flipperworld.forumeiros.com
Vtec
Top 5
Vtec


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 48
Localização : Lx

Placa CPU - Inder "Lap by Lap"  Empty
MensagemAssunto: Re: Placa CPU - Inder "Lap by Lap"    Placa CPU - Inder "Lap by Lap"  EmptySáb 4 Set 2010 - 11:54

Olá bom dia,

já consegui avançar mais um pouco na identificação das baterias usadas pela Inder, segundo informação do White_Spot que por sinal já teve uma Lap by Lap Very Happy , a placa que ele tinha usava uma "Varta Safetronic 3,6v 100mAh"

Placa CPU - Inder "Lap by Lap"  13739310



No entanto na placa que tenho aqui, as baterias eram do tipo axiais e eram 2 em série

Placa CPU - Inder "Lap by Lap"  Tlh-5910


Muito útil esta informação, pelo facto de serem 2, pouco importa uma vez que temos uma de 3,6v numa placa do mesmo fabricante, será então uma questão de montar uma axial de 3,6v idêntica à da foto e está resolvido o assunto cheers

Obrigado a todos pela ajuda, vou gastar então um pouco da minha paciência a ver se deixo isto em condições.







Ir para o topo Ir para baixo
https://flipperworld.forumeiros.com
White_Spot™
Top 5
White_Spot™


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 48
Localização : São Mamede de Infesta

Placa CPU - Inder "Lap by Lap"  Empty
MensagemAssunto: Re: Placa CPU - Inder "Lap by Lap"    Placa CPU - Inder "Lap by Lap"  EmptySáb 4 Set 2010 - 14:37

Ora ficam aqui as fotos que tenho da CPU da Lap by Lap.

Placa CPU - Inder "Lap by Lap"  CPULapbyLap

E aqui fica da CPU da Canasta.

Placa CPU - Inder "Lap by Lap"  Canasta86

Como podes ver ambas tem as tais pilhas que te tinha indicado Vtec, contudo olhando melhor para a coisa parecem mais ser uma adaptação do que outra coisa.

Vtec essas pilhas cilíndricas que voltagem / amperes têm?

Pelo manual só deveria haver uma única pilha logo será que essa CPU que tens também já não teria sido "adaptada" scratch?
Ir para o topo Ir para baixo
http://www.whitespot-chronicles.com/
Vtec
Top 5
Vtec


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 48
Localização : Lx

Placa CPU - Inder "Lap by Lap"  Empty
MensagemAssunto: Re: Placa CPU - Inder "Lap by Lap"    Placa CPU - Inder "Lap by Lap"  EmptySáb 4 Set 2010 - 15:11

Tinha a minha ideia que as placas seriam as mesmas Very Happy

A amperagem não sei, foi uma foto de exemplo que arranjei na net, neste caso esta tem os 3,6v e a nível de amperagem (mAh, miliampéres hora), nas pilhas/baterias essa designação é dada para informar a capacidade de armazenamento da pilha/bateria, logo uma pilha de 500mAh vai durar mais do que uma de 100mAh (no mesmo aparelho), irei procurar o que há no mercado aqui perto de mim dentro das axiais de 3,6v.

Pois, pode ser uma alteração já feita pelo proprietário antes de a "coisa" dar barraca, que era o que se deveria fazer... Twisted Evil para depois não termos estas dores de cabeça para salvar as maquinetas Very Happy

Na minha placa vinha ainda as 2 em série, quando lhes toquei soltaram-se logo e estavam tão mal tratadas que foram logo fora.

No manual... scratch o que descarreguei da net, também me marca lá as duas...

Placa CPU - Inder "Lap by Lap"  Placa11


Agora... isso também não importa, porque na placa também está o sítio para as 2, o que interessa neste caso é que funciona com uma só de 3,6v... talvez as outras que lá estavam fossem de 1,8v ou 2v se é que há...
Ir para o topo Ir para baixo
https://flipperworld.forumeiros.com
White_Spot™
Top 5
White_Spot™


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 48
Localização : São Mamede de Infesta

Placa CPU - Inder "Lap by Lap"  Empty
MensagemAssunto: Re: Placa CPU - Inder "Lap by Lap"    Placa CPU - Inder "Lap by Lap"  EmptySáb 4 Set 2010 - 15:19

Ou então tinham poucos amperes e por isso tinham duas para durar mais tempo hehe.
Ir para o topo Ir para baixo
http://www.whitespot-chronicles.com/
Vtec
Top 5
Vtec


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 48
Localização : Lx

Placa CPU - Inder "Lap by Lap"  Empty
MensagemAssunto: Re: Placa CPU - Inder "Lap by Lap"    Placa CPU - Inder "Lap by Lap"  EmptySáb 4 Set 2010 - 15:24

Sim pode ser, o importante é não ultrapassar a voltagem especificada que neste caso acho que até aos 4,5v não deve haver problemas, abaixo dos 3v também deve ser pouco...
Ir para o topo Ir para baixo
https://flipperworld.forumeiros.com
NoLimits
5 Credits



Mensagens : 147
Data de inscrição : 11/03/2010
Idade : 50
Localização : Vale de Milhaços \ Corroios

Placa CPU - Inder "Lap by Lap"  Empty
MensagemAssunto: Re: Placa CPU - Inder "Lap by Lap"    Placa CPU - Inder "Lap by Lap"  EmptySáb 4 Set 2010 - 19:39

Boas pessoal.

Visto pelo esquema que tens ai Vtec, sendo 2 baterias em séria, A tensão Aumenta mas a Amperagem debitada e a que a mais fraca bebitar.

Quando uma for abaixo corta o circuito,loga a outra mesmo que ainda com capacidade de trabaho , não dá nada para o circuito.


Ir para o topo Ir para baixo
http://http:\\apneia.planetaclix.pt
