 Restauro/Construção de sistema MAME para Arcade

Ver o tópico anterior Ver o tópico seguinte Ir em baixo
Ir à página : 1, 2, 3  Seguinte
AutorMensagem
patilhax
Free Play


Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 28
Localização : Braga

MensagemAssunto: Restauro/Construção de sistema MAME para Arcade   Sex 11 Fev 2011 - 21:28

Boas pessoal,

Como combinado tenho fotos da minha recente compra. Reparei que um tópico do White Spot ja falou sobre esta "mesma" máquina. Por agora deixo-vos com as fotos da Arcade neste momento.

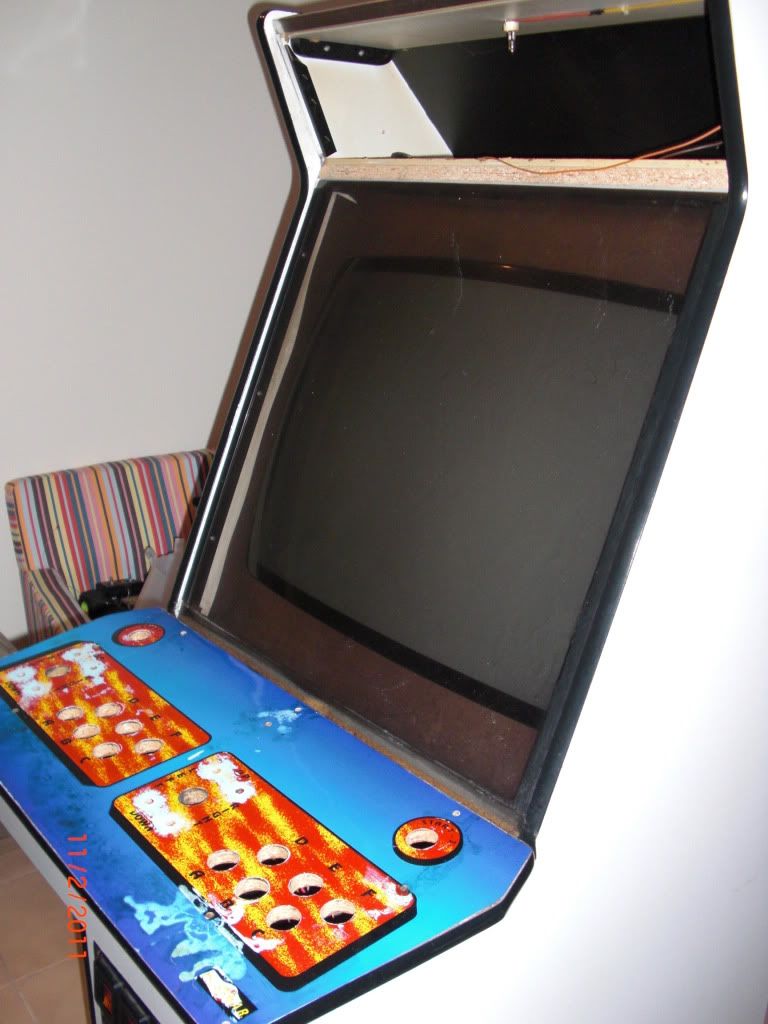

Como podem reparar está um pouco desmontada pois mandei fazer um novo acrilico para o painel de controlo (o antigo estava cheio de puriscas e marcas de uso), e o mesmo se sucedeu com a marquee que apesar de estar em boas condiçoes nao era do meu agrado em termos esteticos. Tenho como um dos meus objectivos mete-la toda catita na sua aparencia (o desenho do painel de controlo passará a ser outro, artes laterais, marquee nova e mais tarde talvez uns botoes/joysticks novos).



Ainda só fiz uma limpeza subtil por isso o pó no ecrã e em alguns sitios interiores principalmente.

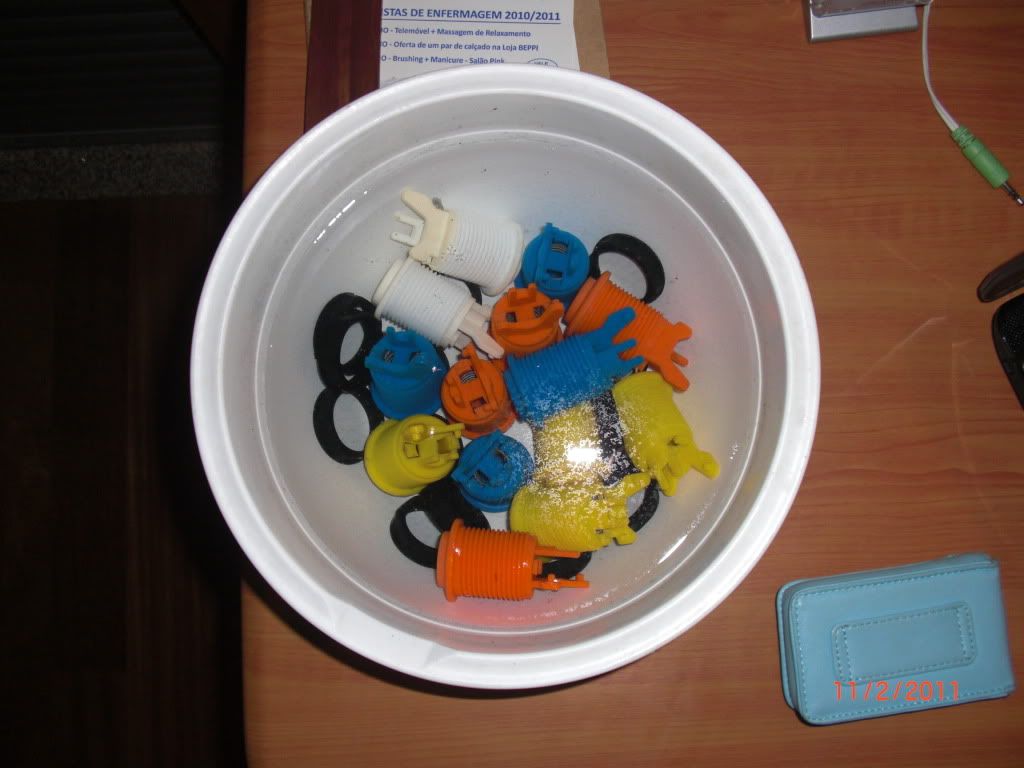

Cá estão os botões todos em sonasol para ver se ficam com melhor aspecto :p

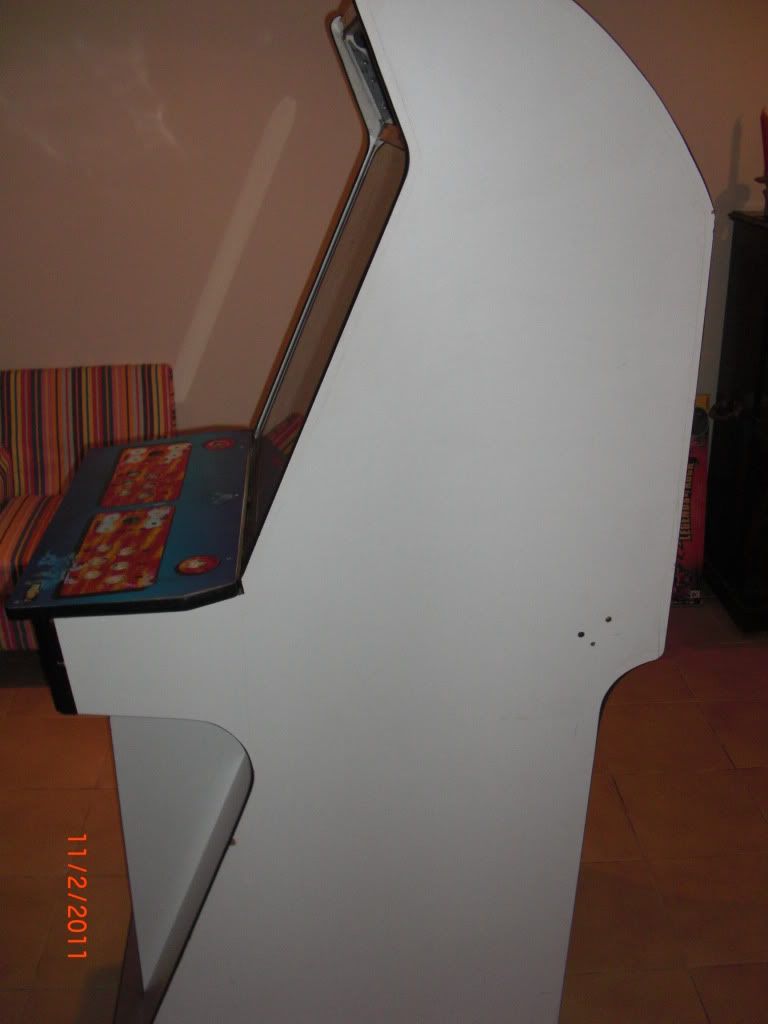

Acho que dá para reparar que está em boas condições. Claro que não está a 100% mas está bem estimada.

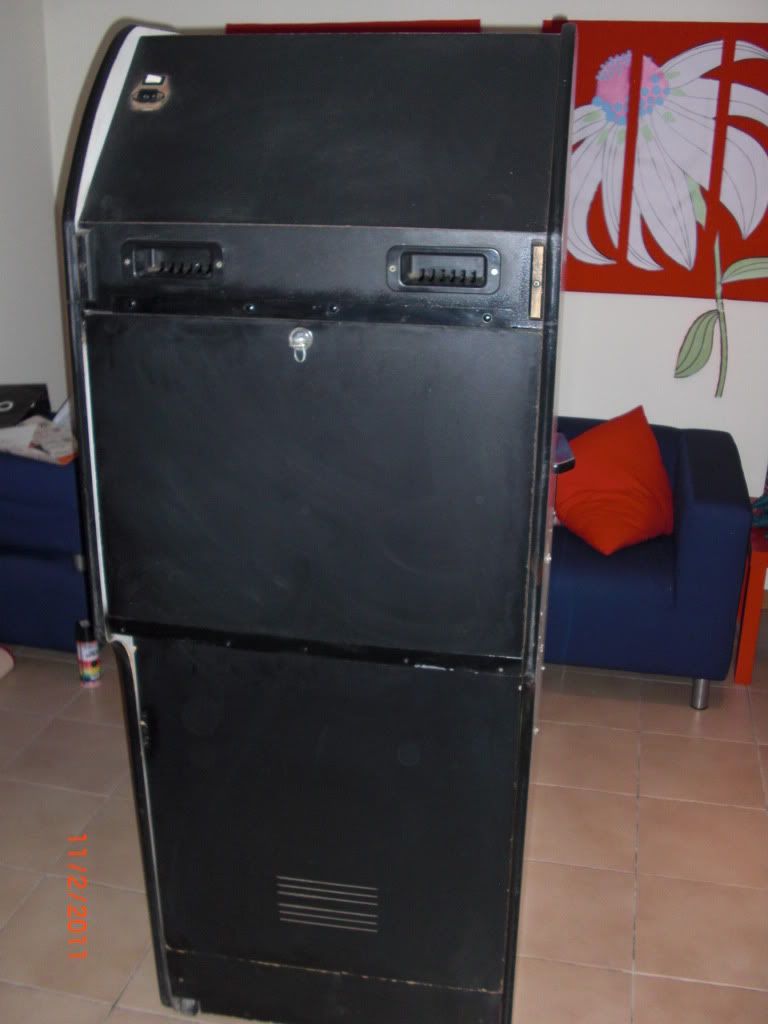

A parte de trás também está jeitosa e ao contrario da "ex" do White Spot ainda funciona com a chave para abrir.

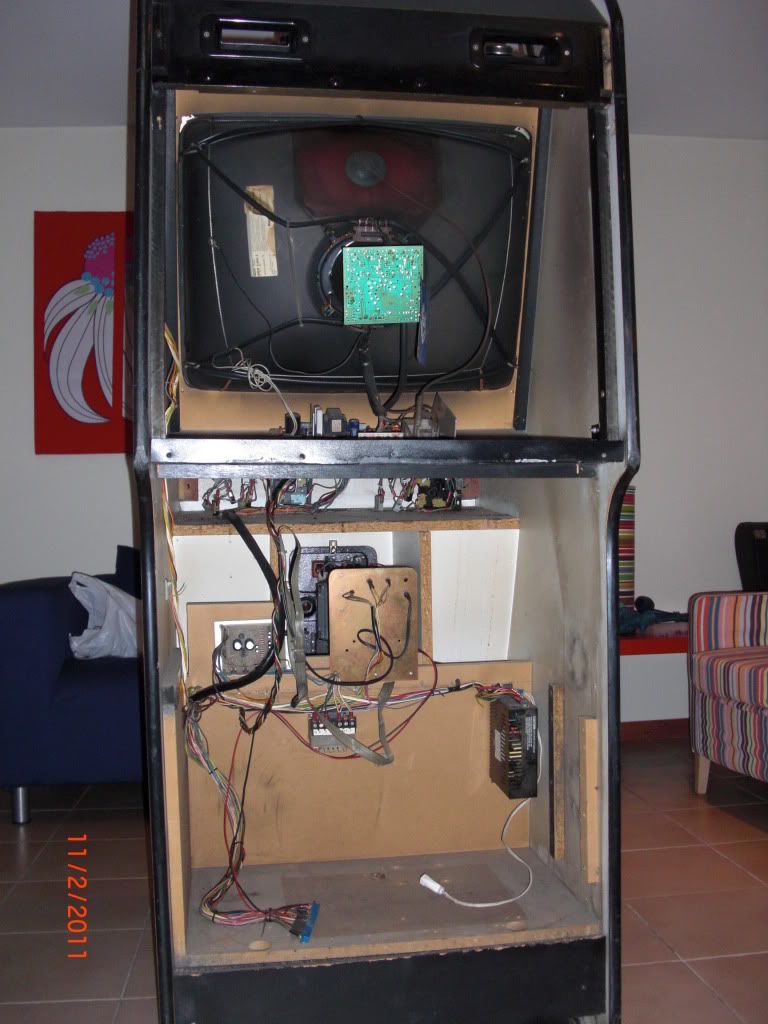

Apenas com a parte de cima retirada podemos ver o cinescopio. Por dentro é que ainda vai merecer uma limpeza jeitosa.



Tudo ao léu. ;D É de evidenciar que a Arcade ainda tem peças em falta. Estou a tratar de arranjar o material para depois começar a trabalhar na parte eçectronica.

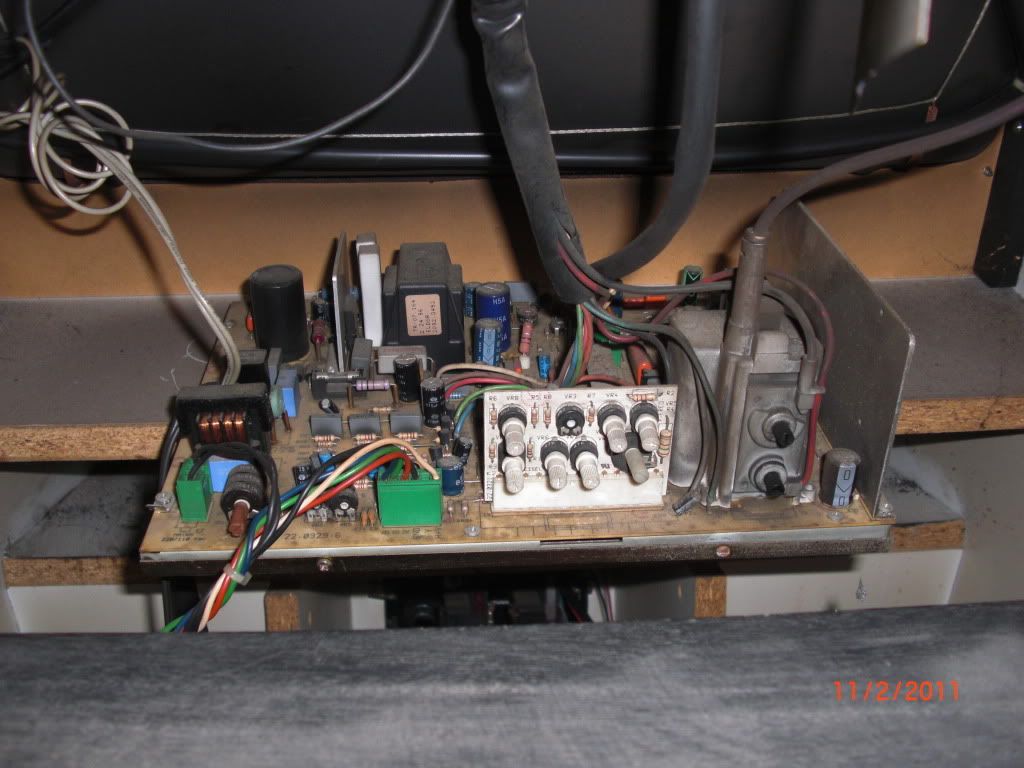

Aqui é o painel do monitor com os manuseamentos necessários para por a imagem do ecrã 5*.

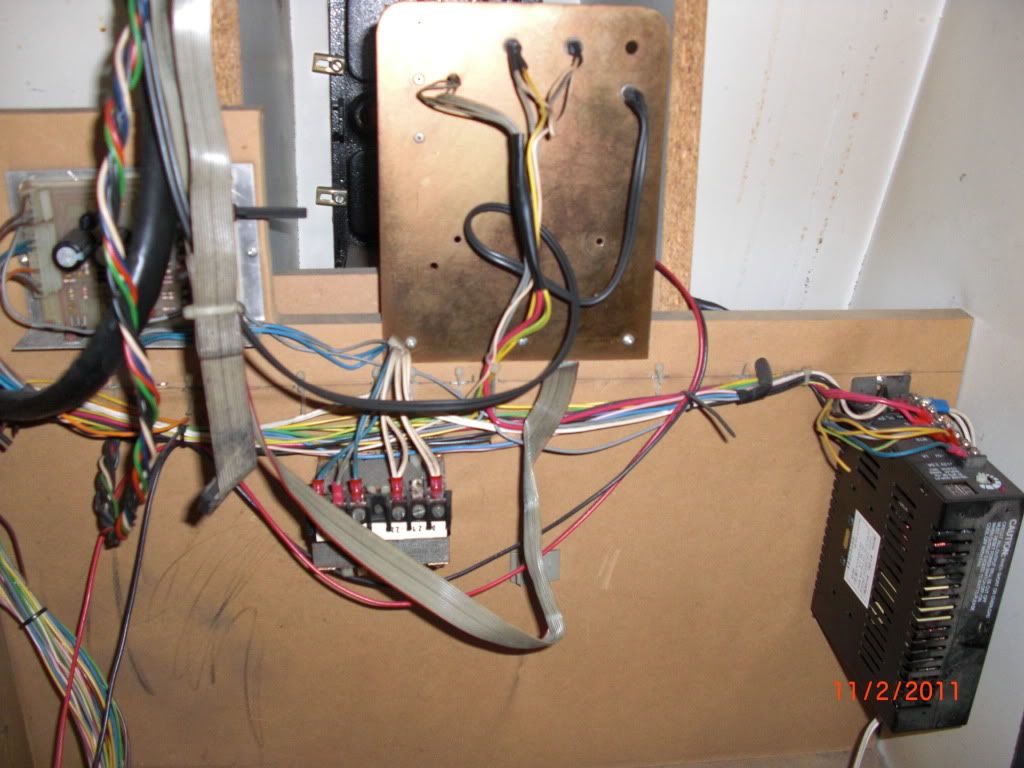

Mais uns fiozitos...

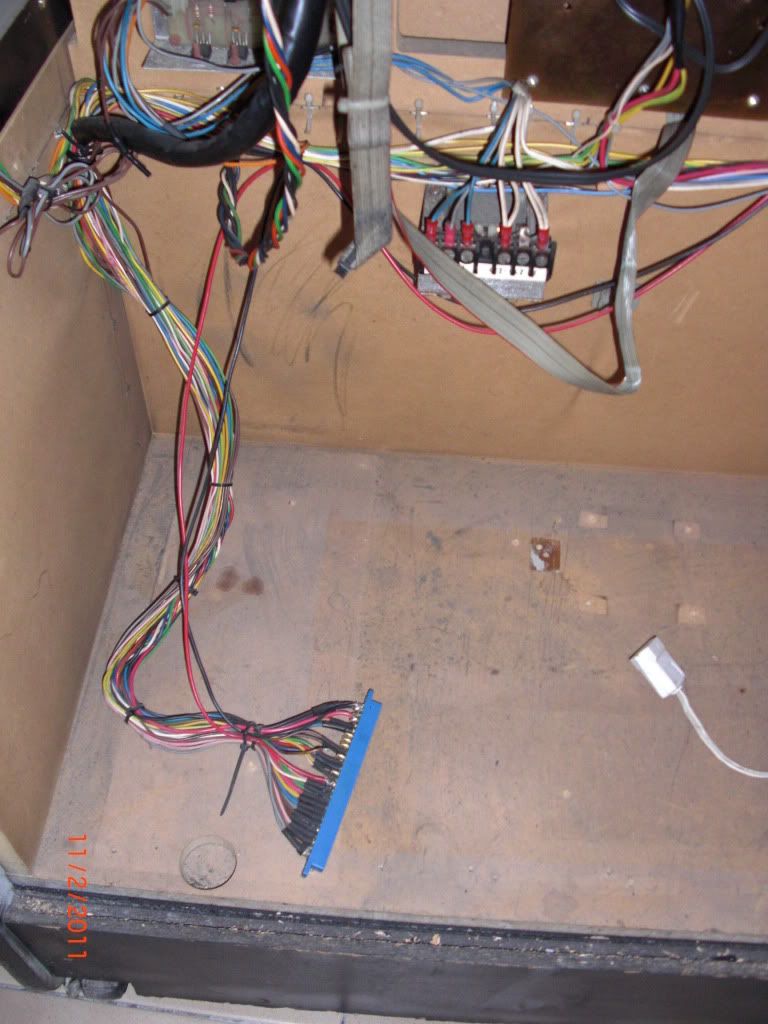

E finalmente a ficha JAMMA.
________________________________________________________________________________


E pronto isto é a parte bonita!lol O pior disto tudo é que sou um autentico leigo na matéria de Arcades. Comprei a máquina sem sistema de jogos nenhum pois a minha intenção é met-la a funcionar com o sistema MAME. E talvez com mais um ou dois emuladores.

Já comprei um J-PAC mas ainda não chegou cá a casa. Deve chegar para a semana. E já tenho um PC apontado para utilizar.

Para já é isto. Posso é deixar aqui as minhas primeiras duvidas sobre o Arcade. Talvez me possam ajudar.

1- O material que tenho é o suficiente para por isto tudo a funcionar?

2- Preciso de alguma placa grafica Xpto? Ou no meu caso não é necessário?

Ps: A vossa ajuda vai ser mesmo necessária e preciosa no decorrer do restauro pois desloquei-me á empresa Andreia S.A. aqui em Braga e disseram-me que um tecnico leva 60€ á hora! E de certeza que não demora só uma hora!

Desde já obrigado pela leitura do Post. Cumps



Voltar ao Topo Ir em baixo
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Sex 11 Fev 2011 - 23:37

Ora sim senhor, assim é que eu gosto, um tópico bem apresentado e com fotos q.b..

No que toca à máquina em si dá para ter uma ideia que o cabinet está em muito bom estado.

O chassi é um Intervideo contudo não consigo ver qual o modelo, mas para ligares um computador aí vais ter de inventar um pouco pois não tem entrada VGA.
Não é nada de especial e será minimamente fácil de fazer. Basicamente terás de fazer um cabo para ligar a saída VGA da gráfica ao chassi.

Tens neste dois sites informações preciosas e mais que suficientes para fazeres esse cabo:

PC2JAMMA - Recomendo a leitura deste site pois tem bastante informações para ligar um computador a uma Arcade de forma mais "artesanal".

Ultimarc - Site do fabricante J-Pac e afins.

EDIT:

Respondendo às tuas perguntas que me tinha esquecido.

1 - Já tens coisas a mais (fonte preta do lado direito em baixo) se vais ligar um computador, contudo recomendo manteres ao máximo o que tens para que, quem sabe um dia, desejares ligar um PCB (jogo) original.

2 - A gráfica... bem só depois de saber o modelo desse chassi (ecran) é que poderei ajudar. Se ele só suportar os 15khz terás de ter uma placa gráfica de série específica e "alterada" para correr a essa frequência. Caso ele seja multi-frequência é provável que não precises de uma gráfica específica.

_________________
Chronicles of White_Spot™ - The Projects!

BMW E46 330D 01/2001 Project
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
patilhax
Free Play


Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 28
Localização : Braga

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Sab 12 Fev 2011 - 3:31

O chassi pelos vistos é igual ao da Arcade Virtua Striker do outro post. Tem o mesmo numero de referencia. Isto quer dizer...?
Voltar ao Topo Ir em baixo
Arnaldo
5 Credits


Mensagens : 458
Data de inscrição : 17/01/2010
Localização : Vila Nova de Gaia

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Sab 12 Fev 2011 - 13:39

Este chassi não é igual ao do V. Striker 2 (98). Ambos são Intervideo, mas o do WS é de Dupla Frequência, ou seja o chassi do WS aceita placas mais antigas, que trabalham em monitores de 15KHz, tipo Neo Geo por exemplo, e também aceita placas da Sega, que trabalham com frequência superior, 25KHz.
O monitor do Patilhax é para jogos que funcionem em 15KHz.

Quanto à referência ser igual, o nome é o mesmo (Intervideo), mas é como o nosso Sócrates ou o Sócrates grego. Bem diferentes. Very Happy
Voltar ao Topo Ir em baixo
Arnaldo
5 Credits


Mensagens : 458
Data de inscrição : 17/01/2010
Localização : Vila Nova de Gaia

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Sab 12 Fev 2011 - 13:59

Esqueci de comentar que a máquina, que está bastante boa, tem monitor de 28" e foi fabricada pela Hipermar. Tem uma placa amplificadora de som, visivel no lado esquerdo da foto, que está a ser alimentado pelo transformador (200V para 12V) visivel no centro. Vai dar um belissimo projecto de MAME. O J-Pac é uma excelente ajuda para este tipo de projectos. Disponho de uma peça ou outra que lhe posso oferecer, caso necessite, para esta recuperação. Se precisar, não hesite.
Voltar ao Topo Ir em baixo
patilhax
Free Play


Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 28
Localização : Braga

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Sab 12 Fev 2011 - 17:55

Boas Arnaldo,

Então segundo as suas informaçoes vou ter de comprar uma placa grafica especifica como diz o white spot certo?
Quanto aos jogos que pode correr, falou sobre a questao dos 15khz...Isso limita-me?Em que aspecto?

Quanto ás peças que dispoe, toda a ajuda é bem vinda... Repito mais uma vez que sou um completo amador dentro deste mundo. E não sou grande conhecedor de electronica.
Voltar ao Topo Ir em baixo
patilhax
Free Play


Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 28
Localização : Braga

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Sab 12 Fev 2011 - 18:16

Estive a pesquisar quanto á grafica e encontrei uns leiloes a preços acessiveis. Não sei é qual é a placa mais indicada. Vou deixar os links para k me possam dar a vossa opiniao.Claro que quanto mais barata melhor ;P mas tentem fazer uma relaçao qualidade preço porreira.

1- http://www.leiloes.net/ASUS-ATI-Radeon-9600SE-128M-A9600SETD128,name,166097846,auction_id,auction_details

2- http://www.leiloes.net/ATI-Radeon-9200se,name,165225700,auction_id,auction_details

3- http://www.leiloes.net/PowerColor-ATI-Radeon-9250-128MB-64-bit,name,160901204,auction_id,auction_details

4- http://www.leiloes.net/ATi-Radeon-9600-PRO-AGP-256-Mb,name,161423770,auction_id,auction_details


5- http://www.leiloes.net/ATI-Radeon-9200-64M-Dual-VGA--S-Video-Placa-de-video-PCI,name,161066391,auction_id,auction_details

6- http://miau.pt/leiloes/leilao.jsp?offer_id=9418440

7- http://miau.pt/leiloes/leilao.jsp?offer_id=9290020

8- http://seia.olx.pt/vendo-grafica-ati-radeon-9200-se-pro-128-mb-agp-iid-142325557

9- http://perafita-porto.olx.pt/grafica-ati-radeon-9200-agp-128mb-iid-163645467

10- http://queluz.olx.pt/placa-grafica-ati-radeon-9250-256mb-agp-iid-100531300

Ainda havia mais, mas acho que estes já dão para ter uma ideia...
Voltar ao Topo Ir em baixo
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Sab 12 Fev 2011 - 20:09

Ora bem, segundo a indicação do Arnaldo terás de usar uma gráfica específica para que a consigas "meter" a funcionar a 15khz.

Na minha opinião ir para a mais barata (9200) não será a melhor solução, isto porque se for só para correr MAME e outros emuladores pouco exigentes essa gráfica mais "fraca" / barata servirá, contudo se pretenderes correr emuladores de sistemas mais exigentes poderás correr o risco de não teres um desempenho suficiente para correr tudo com fluidez.

Uma gráfica baseada no chip RV630 será a melhor aposta contudo não será a mais barata.
Se conseguires apanhar uma gráfica destas a bom preço não pensaria duas vezes já que a Arcade VGA da Ultimarc é baseada nesse chip.

EDIT:

O vendedor da máquina diz que todas as máquinas que tem para venda são de dupla frequência, logo presumo que pelo seu discurso este chassi também será de dupla frequência.

_________________
Chronicles of White_Spot™ - The Projects!

BMW E46 330D 01/2001 Project
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
patilhax
Free Play


Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 28
Localização : Braga

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Sab 12 Fev 2011 - 20:28

É pah...mas isso na ultimarc é muito puxado...ja me chorei todo ao dar 70 € pelo J-PAC não vou dar agora mais uma quantia semelhante pela grafica. Sou sincero, não pretendo emular nada de especial. Se uma grafica destas que postei servir para jogar os classicos Arcade, talvez uns NEo Geo em 2D e jogos mega drive ja fico felicissimo. MAs tambem nao quero jogar com uma imagem aos "saltos".

Se me puderem indicar uma das propostas que postei ficava agradecido. (Isto se servir para o efeito que pretendo) porque se não lá terei de investir...

White Spot Obrigado pelas indicaçoes Wink

No post anterior dissest que tenho de comprar uma grafica especifica e "alterada". O que queres dizer com o alterada. Começo a ter medo de não conseguir por isto tudo a funcionar. lol

Cumps
Voltar ao Topo Ir em baixo
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Sab 12 Fev 2011 - 21:49

O específico tem a ver com o chip em que é baseado, tipo esse RV630 da Arcade VGA da Ultimarc ou o mais antigo que "equipa" as 9200 e 9600.
O alterado tem a ver com o poderes alterar a frequência da gráfica para que ela funcione a 15khz.

A necessidade de uma gráfica específica prende-se com o facto de nem todas serem suportadas pelo "programa" que altera a frequência. Se assim não fosse, bastaria alterar qualquer gráfica para trabalhar a 15khz.

O software usado para o efeito é o Soft 15khz, contudo não encontrei o raio de uma lista contendo as gráficas suportadas (no wiki tem lá um link para um tópico com malta a dizer se funcionou ou não em certas gráficas).
Pelo que li em alguns fóruns, ao instalar / correr o programa ele diz logo se “funciona” ou não, por isso não há nada como testares com a gráfica que tiveres disponível para o efeito.

Se o chassi for mesmo dupla frequência como diz o Sr. Vilela (que já se registou aqui) em princípio não precisas de nenhuma gráfica específica pois o chassi suporta a frequência nativa de todas as gráficas.

No que toca à Arcade VGA da Ultimarc, não precisas de comprar essa, mas sim uma baseada no mesmo chip, ou seja no RV630. Talvez consigas uma gráfica baseada nesse chip a melhor preço que a Arcade VGA da Ultimarc.

Eu nisto estou a falar meio de cor pois estou meio de fora disto e é tudo baseado naquilo que tenho lido por alto hehe lol!.

_________________
Chronicles of White_Spot™ - The Projects!

BMW E46 330D 01/2001 Project
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
cmcvilela
Free Play


Mensagens : 22
Data de inscrição : 12/02/2011

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Sab 12 Fev 2011 - 22:46

boas este chassis intervideo é de 15khz, para min prefiro os intervideo dão as cores mais vivas, os hantarex ficam mais baços mas sao mais resistentes logo preferidos pela maioria dos exploradores, por uma questao de manutenções. apesar de já ter vendido a maquina o meu trabalho nao termina aqui, estou disponivel para responder as questões de que tenha conhecimentos, já vi que fizeste um bom trabalho nessa máquina.
Voltar ao Topo Ir em baixo
Vtec
Top 5


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 41
Localização : Lx

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Sab 12 Fev 2011 - 23:00

Força patilhax, parabéns pelo teu Arcade,

vou acompanhar de bem pertinho este trabalho Very Happy apesar de não ser a minha área de interesse principal, vou registar todo o processo... espero um dia ter também o meu Arcade a correr o MAME, até lá vou-me contentando a jogar Pinball Action (claro) no portátil, com bugs e tudo lol!

Dá para perceber que vem aí um bom projecto Wink

_________________
...Keep on rockin' in a free world... Malha da semana: Red Rider - Can't turn back


Última edição por Vtec em Sab 12 Fev 2011 - 23:16, editado 1 vez(es)
Voltar ao Topo Ir em baixo
http://flipperworld.forumeiros.com
Arnaldo
5 Credits


Mensagens : 458
Data de inscrição : 17/01/2010
Localização : Vila Nova de Gaia

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Sab 12 Fev 2011 - 23:06

Pelos meus conhecimentos, este chassi é de 15 Khz e não de Dupla Frequência.
Voltar ao Topo Ir em baixo
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Sab 12 Fev 2011 - 23:07

Assim sendo, se esse chassi é só de 15khz, o patilhax terá que arranjar uma gráfica específica (conforme o que disse anteriormente) para conseguir ligar um computador.

_________________
Chronicles of White_Spot™ - The Projects!

BMW E46 330D 01/2001 Project
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
patilhax
Free Play


Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 28
Localização : Braga

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Dom 13 Fev 2011 - 2:31

Bem, ja começo a entender melhor este aspecto da grafica. Obrigado a todos. Só me falta a respectiva peça. lol Amanhã vou ver se faço a tal limpadela pelo interior e na segunda começo a tratar do assunto da grafica. E vou ver se entendo e aprendo aquela ligaçao do VGA ao chassi que terei de construir.
Voltar ao Topo Ir em baixo
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Dom 13 Fev 2011 - 11:56

Só te falta a respectiva peça scratch? Estás-te a referir à gráfica é?
A ligação / cabo é bastante simples de se fazer desde que saibas soldar minimamente hehe.

_________________
Chronicles of White_Spot™ - The Projects!

BMW E46 330D 01/2001 Project
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
patilhax
Free Play


Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 28
Localização : Braga

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Dom 13 Fev 2011 - 19:03

Soldar não sei nada de nada. E acho que nem material pa isso tenho. Achas que se for a um electricista ou uma casa do genero eles fazem-me isso baratinho? Claro que primeiro vou tentar fazer eu, mas se nao conseguir é uma possibilidade.

Quanto á grafica, ja tive a ver a tal lista de graficas compativeis e ha bastantes. Encontrei 2 que segundo eles funcionam sem problema nenhum.

Uma ATI Radeon 9800 PRO 128 Mb AGP e uma ATI Radeon 9600 Pro - 256 MB - AGP8x. A segunda fica-me por 25/30 euros, a outra por 25/20 euros. Não percebo nada de graficas mas parece-me que a Ati é capaz de ser a melhor aposta não?

Hoje ja estive a limpar a "menina" e está com muito melhor aspecto. Wink
Voltar ao Topo Ir em baixo
patilhax
Free Play


Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 28
Localização : Braga

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Dom 13 Fev 2011 - 19:06

Queria dizer que a 2ª Ati é capaz de ser a melhor!!?
Voltar ao Topo Ir em baixo
cmcvilela
Free Play


Mensagens : 22
Data de inscrição : 12/02/2011

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Dom 13 Fev 2011 - 22:32

uma que dá de certeza é uma riva tnt 2 m64 de 32 mb, quase toda a gente tem placas dessas na sucata
Voltar ao Topo Ir em baixo
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Seg 14 Fev 2011 - 1:43

A 9800 é superior à 9600 e em relação à Riva TNT 2 nem vale a pena pois são de longe ambas muito superiores.

Pelo que vi realmente parece que as ATI são mais dadas a estas brincadeiras que as NVidia, contudo é ver a melhor / mais recente gráfica e compatível ao melhor preço.

Por acaso tenho uma 9600 Pro (ATI) que estava encostada, mas decidi usar a mesma em detrimento da minha 6600GT (NVidia) que é melhor mas estava a dar-me problemas na board que uso no computador da minha loja.

Seja como for não pretendo vender nenhuma delas pois servem-me para os meus computadores de reserva. Basicamente em casa uso dois computadores e um portátil e tenho mais dois computadores na loja, um para o atendimento ao público e outro de reserva que será o futuro servidor da loja lol. Enfim... se tivesse tantas máquinas como computadores era uma alegria hehe.

Futuramente quando tiver dinheiro para uma gráfica nova para os jogos pretendo tentar usar a minha X1950XTX (que é topo de gama DX9) para um futuro projecto MAME ou quem sabe Future / Visual Pinbal.

_________________
Chronicles of White_Spot™ - The Projects!

BMW E46 330D 01/2001 Project
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
cmcvilela
Free Play


Mensagens : 22
Data de inscrição : 12/02/2011

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Seg 14 Fev 2011 - 11:07

boas white spot já te vi falar tantas vezes na loja, posso saber o que vendes?
Voltar ao Topo Ir em baixo
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Seg 14 Fev 2011 - 12:18

HeHe sim claro cmcvilela, tenho uma loja de material informático chamada HardModding em São Mamede de Infesta (isto para além de ser PSP Cool).

_________________
Chronicles of White_Spot™ - The Projects!

BMW E46 330D 01/2001 Project
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
cmcvilela
Free Play


Mensagens : 22
Data de inscrição : 12/02/2011

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Seg 14 Fev 2011 - 12:57

boas quem sabe nao te comprarei alguns computadores para as minhas novas máquinas. também tenho alguns amigos na psp do porto
Voltar ao Topo Ir em baixo
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Seg 14 Fev 2011 - 14:25

Isso é que era assunto cmcvilela cheers.

Fora de publicidades, qualquer coisa que precise não hesite em me contactar que tentarei servi-lo (e a qualquer outro membro do fórum claro) o melhor possível e ao melhor preço que puder Wink.

_________________
Chronicles of White_Spot™ - The Projects!

BMW E46 330D 01/2001 Project
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
patilhax
Free Play


Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 28
Localização : Braga

MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Seg 14 Fev 2011 - 17:38

Preciso que me ajudem aqui numa cena por favor. O cabo que tenho de criar será conectado da grafica para o chassi do monitor ou para a ficha jamma? A entrada na grafica é normal, a outra é que vai ter de ser alterada certo? Ninguem me consegue fazer um desenho? Razz sinceramente não estou a perceber onde é que vai ser a outra "entrada"! help! Só tou a ver fumo...lol
Voltar ao Topo Ir em baixo
Conteúdo patrocinado




MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Hoje à(s) 18:28

Voltar ao Topo Ir em baixo

Restauro/Construção de sistema MAME para Arcade
Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo
Página 1 de 3Ir à página : 1, 2, 3  Seguinte
 Tópicos similares
-
» 01-Douglas DC-8-63 - Minicraft - 1/144
» Pins de fútbol chileno y otros para intercambiar
» Decais para a Forca Aerea Argentina.
» [DUVIDA] Tintas para reparo de descasques. (poseidon ROE)
» Fotos no Esquema de Montagem dos Cloth´s.

Permissão deste fórum:Você não pode responder aos tópicos neste fórum
FlipperWorld :: Arcade :: Restauros e Manutenções :: Electrónicas-
Ir para:
