 Restauro/Construção de sistema MAME para Arcade

Ir para baixo
+6
Jorgeslk
Vtec
cmcvilela
Arnaldo
White_Spot™
patilhax
10 participantes
Ir à página : Anterior  1, 2, 3  Seguinte
AutorMensagem
White_Spot™
Top 5
White_Spot™


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 48
Localização : São Mamede de Infesta

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyQua 16 Fev 2011 - 1:56

Se não vais usar a ficha jamma não faz sentido ligar lá só o sinal vídeo. Uma ponta é como dizes normal e liga à gráfica e a outra ponta é cortada e ligada ao chassi da máquina.

Dá uma vista de olhos neste site pois tem lá umas fotos da coisa bem como um esquema das ligações a fazer.

Restauro/Construção de sistema MAME para Arcade - Página 2 VideoConnectorRestauro/Construção de sistema MAME para Arcade - Página 2 VideoConnector_cable

Isto varia de chassi para chassi, mas basicamente ligas à ficha de onde vem os fios do sinal de vídeo da ficha jamma Wink.
Ir para o topo Ir para baixo
http://www.whitespot-chronicles.com/
Vtec
Top 5
Vtec


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 48
Localização : Lx

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyQua 16 Fev 2011 - 22:11

Uma observação ignorante, o J-Pac não serve para fazer a conexão PC/Jamma??? Ou é só para os comandos???

Ir para o topo Ir para baixo
https://flipperworld.forumeiros.com
White_Spot™
Top 5
White_Spot™


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 48
Localização : São Mamede de Infesta

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyQua 16 Fev 2011 - 23:16

Tens J-Pac e I-Pac e eu estava a confundir as coisas Embarassed.

O I-Pac não tem a interface Jamma:

Restauro/Construção de sistema MAME para Arcade - Página 2 Ipac2_diag

O J-Pac tem a interface Jamma:

Restauro/Construção de sistema MAME para Arcade - Página 2 Jpac

Seja como for tanto podes ligar o sinal de vídeo directamente no chassi como mostrei ou no J-Pac.
O J-pac pelo que sei até tem entrada VGA que "ajuda" na sincronia, se bem que tenho reparado que o pessoal normalmente liga directamente ao chassi.
Talvez nesses casos o pessoal nem está a usar nenhum J-Pac ou I-Pac e eu nem tenha reparado ou esteja a fazer confusão.
Ir para o topo Ir para baixo
http://www.whitespot-chronicles.com/
Vtec
Top 5
Vtec


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 48
Localização : Lx

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyQua 16 Fev 2011 - 23:23

Então teoricamente esse J-Pac é a única peça necessária para ligar o pc ao "Arcade" desde que tenha cablagem Jamma, é isso?

Desculpa o off Patilhax, mas também está a ser interessante para mim Very Happy
Ir para o topo Ir para baixo
https://flipperworld.forumeiros.com
White_Spot™
Top 5
White_Spot™


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 48
Localização : São Mamede de Infesta

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyQua 16 Fev 2011 - 23:47

Exactamente, a nível de hardware para fazer o interface entre o computador e o cabinet com cablagem Jamma basta um J-Pac Very Happy.
Ir para o topo Ir para baixo
http://www.whitespot-chronicles.com/
Jorgeslk
Insert Coin
Jorgeslk


Mensagens : 19
Data de inscrição : 31/01/2011
Localização : Póvoa de Varzim

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Arcade????????   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyQua 16 Fev 2011 - 23:50

Boa noite,
Com todo o devido respeito, mas este não é um forum para falar-mos de Flipper´s???? Shocked
Porque se não vou buscar o meu TVgame com 235 jogos electrónicos, tiro umas fotos e coloco aqui...
Ir para o topo Ir para baixo
http://www.limoeventos.com
White_Spot™
Top 5
White_Spot™


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 48
Localização : São Mamede de Infesta

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyQui 17 Fev 2011 - 0:06

Jorgeslk que tal e com todo o respeito antes de tirares conclusões precipitadas te deres ao trabalho de percorrer o fórum todo? Wink

Este fórum inicialmente foi criado a pensar exclusivamente no mundo do pinball mas acabou por decidir alargar-se a todas as vertentes das máquinas recreativas.
Já tivemos uma secção destina a Slot Machines e afins bem como a emulação, tendo sido "removidas" por falta de participação.

Se quiseres partilhar o teu TVgame teremos todo o gosto em que o faças no sítio adequado Smile.
Ir para o topo Ir para baixo
http://www.whitespot-chronicles.com/
patilhax
Free Play



Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 35
Localização : Braga

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyQui 17 Fev 2011 - 1:04

Sinceramente isto ta muito confuso. Eu afinal não preciso de "construir" um cabo? Basta-me ligar a ficha Jamma ao J-PAC? E depois ligar o J-PAC(entrada VGA) á grafica? E tá feito...

Acho que é isto que estás a dizer não é White Spot?

(Tas a vontade Vtec)
Ir para o topo Ir para baixo
patilhax
Free Play



Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 35
Localização : Braga

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyQui 17 Fev 2011 - 1:08

É pah isso são grandes notícias. Quer dizer que já tenho o material todo Very Happy Obrigado pela imensa ajuda White_Spot. Agora é meter as mãos à obra e configurar isto tudo...
Ir para o topo Ir para baixo
White_Spot™
Top 5
White_Spot™


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 48
Localização : São Mamede de Infesta

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyQui 17 Fev 2011 - 1:13

Sim é isso, ligas o cabo da gráfica ao J-Pac e voilá Very Happy.

Peço desculpa pela confusão que criei Embarassed, mas estava a confundir um pouco as coisas já que eu sou mais apologista do fazer-mos tudo e não de usarmos interfaces pré-feitos tal como o J-Pac e afins.
Ir para o topo Ir para baixo
http://www.whitespot-chronicles.com/
patilhax
Free Play



Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 35
Localização : Braga

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptySex 25 Fev 2011 - 18:03

Pessoal, a máquina está 70% pronta... Mas preciso de uma nova ajudazita. Tenho um botão em cada player que está desactivado por não ter cabos de ligação. Hoje andei á procura por umas lojas mas pelos vistos preciso de lhes dar informações mais concretas. Alguém me sabe dizer as caracteristicas dos cabos que tenho de pedir?Cumps
Ir para o topo Ir para baixo
Vtec
Top 5
Vtec


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 48
Localização : Lx

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptySex 25 Fev 2011 - 19:18

Olá Patilhax, então e essas fotos humm Evil or Very Mad

Gostava de ver esse trabalho e para teres mais ajuda tens de meter uma moeda ou melhor uma foto lol!

Vá, era só para deixar uma piada, pois de Arcade não estão por dentro da cena Embarassed mas logo chega aí o mestre White_Spot e dá aí uma mãozinha, não sei é se não te vai pedir também uma moe... uppsss foto lol!


Ir para o topo Ir para baixo
https://flipperworld.forumeiros.com
patilhax
Free Play



Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 35
Localização : Braga

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptySex 25 Fev 2011 - 20:47

Vou por umas fotos Wink daqui a 1 ou 2 horitas...Tive a trabalhar no exterior da máquina... Acabei por lhe dar um ar Marvel. Mas ainda não está tudo feito. Quando postar as fotos explico o que está em falta.
Ir para o topo Ir para baixo
patilhax
Free Play



Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 35
Localização : Braga

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptySex 25 Fev 2011 - 21:16

Afinal tinha "a moeda aqui no bolso". lol Cá estão algumas fotos do trabalho feito por mim e pela minha mãe.

Restauro/Construção de sistema MAME para Arcade - Página 2 CIMG3096

Disposição das imagens para as artes laterais da máquina.

Restauro/Construção de sistema MAME para Arcade - Página 2 CIMG3118

Um dos lados ficou maioritariamente com imagens do Hulk e algumas dos Vingadores (Iron Man, Thor,...). O outro com o Spider Man e os respectivos inimigos.

Restauro/Construção de sistema MAME para Arcade - Página 2 CIMG3124

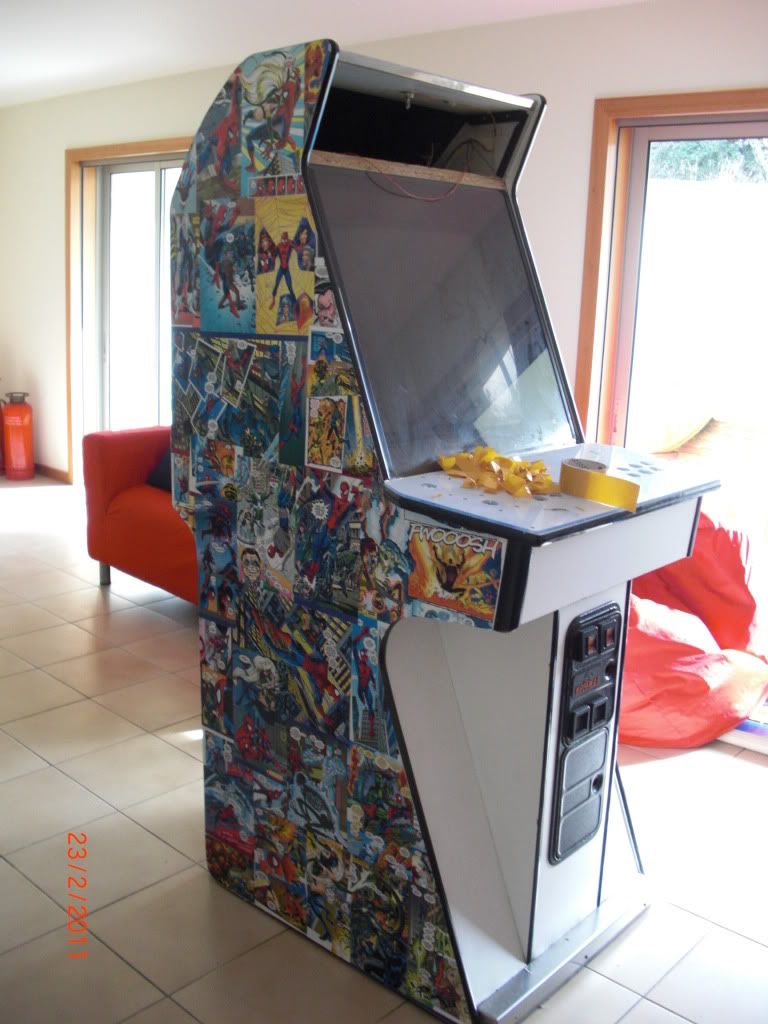

Lado do Homem Aranha já depois de estar colocado devidamente na Arcade.


Restauro/Construção de sistema MAME para Arcade - Página 2 CIMG3126

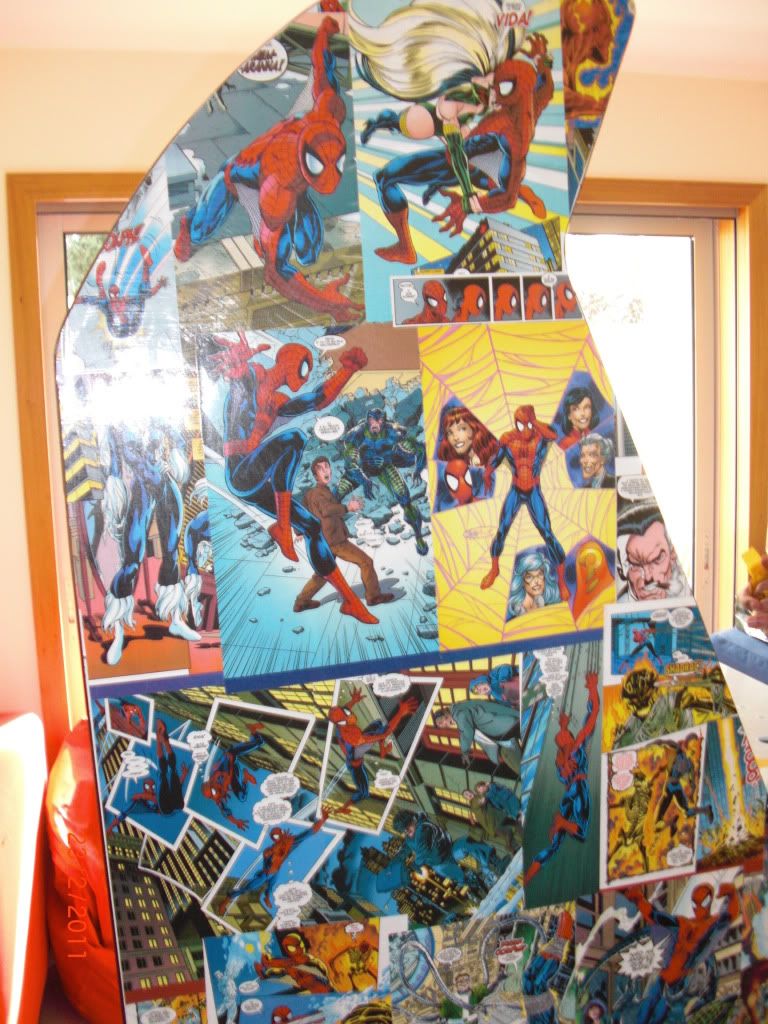

Como podem ver ficou po perfeitinho.

Restauro/Construção de sistema MAME para Arcade - Página 2 CIMG3193

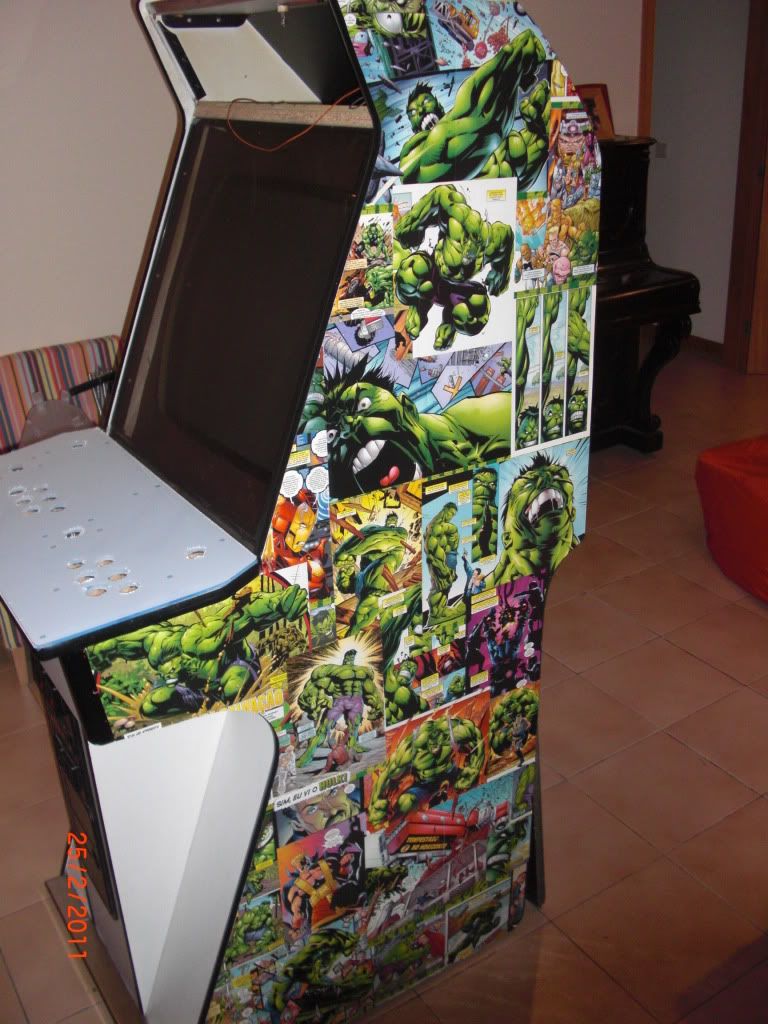

Lado do Hulk que foi colocado hoje à tarde.

Restauro/Construção de sistema MAME para Arcade - Página 2 CIMG3194

Por ultimo, uma imagem do J-PAC que ja chegou ca a casa e que ja foi experienciado. Está a funcionar a 100%.


O que está em falta:

1- Cabos para 2 botoes.

2- Arte do painel de controles.

3- Arte do Marquee.

4- O pc que estava indicado para ser utilizado na Arcade está com vários problemas (Foi o 1º pc do meu irmão mais novo, acho que fica tudo dito LOL). Por isso estou a tentar arranjar um que faça o mesmo efeito.

Depois de arranjar o pc fica tudo funcional em termos de software.

Mais uns dias e se estiver pronta posto fotos e um vídeo se conseguir . eheh
Abraços e obrigado pela vossa ajuda até ao momento.
Ir para o topo Ir para baixo
Vtec
Top 5
Vtec


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 48
Localização : Lx

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptySex 25 Fev 2011 - 21:28

WOW affraid está muito cool Cool 5 estrelas essa deco, ficou muito original

Continuação de bom trabalho cheers
Ir para o topo Ir para baixo
https://flipperworld.forumeiros.com
White_Spot™
Top 5
White_Spot™


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 48
Localização : São Mamede de Infesta

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptySex 25 Fev 2011 - 23:44

Ora bem, no que toca a cabos para botões uns cabos com 0.22 mm² de secção servem e para a fiação do power / corrente terás de usar no mínimo de 0.75 mm² salvo erro.

A arte da tua máquina ficou bem catita e original, contudo gostaria que me explicasses como a fizeste. Por aquilo que me pareceu, isso são páginas reais de revistas que sobrepuseste e depois "colaste / em-plastificaste" na máquina? Não teria sido "melhor" fazer uma montagem no computador e depois imprimir em vinil? Isto porque não sei até que ponto a tua "colagem" se vai aguentar ao longo dos tempos.

Isso agora a correr um Marvel Vs Capcom ficaria do melhor hehe.

Fica aqui uma imagem como sugestão para usares para a arte da botoneira ou da marquee.

Restauro/Construção de sistema MAME para Arcade - Página 2 Capcom-wallpaper-1500x972
Ir para o topo Ir para baixo
http://www.whitespot-chronicles.com/
patilhax
Free Play



Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 35
Localização : Braga

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptySáb 26 Fev 2011 - 17:53

Peguei em 8 livros Marvel que tinha aqui em casa e escolhi as melhores imagens. Depois criei um molde e dispus tudo á minha maneira. Passei papel autocolante por cima de tudo. Depois colei na máquina com fita cola de dupla face.

Pode não ter sido um método 5* mas de certeza que se optasse por outra maneira ia-me sair bem mais caro. Isto custou-me no total 5 euros.

Estive a experimentar pela 1 vez a ligação do pc á arcade e tudo funcionou. No entanto queria descer a resolução do ecrã e não consigo diminuir de 600x400. Há algum programa que me ajude nisto? Caso não haja a arcade funcionou de qualquer maneira mas queria experimentar.

Outra coisa foi que 2 dos botões não estavam a funcionar, falta saber se é do dispositivo ou de cabos mal ligados.
Ir para o topo Ir para baixo
patilhax
Free Play



Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 35
Localização : Braga

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptySáb 26 Fev 2011 - 18:04

Quanto aos fios, as cores interessam? Ou se disser apenas os dados que me deste ao vendedor ja lhe chega? Thanks
Ir para o topo Ir para baixo
cmcvilela
Free Play



Mensagens : 22
Data de inscrição : 12/02/2011

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptySáb 26 Fev 2011 - 19:17

Boas patilhax as cores dos fios nao interessam e só presisas de dois fios um para cada botao a massa vais buscar ao botao do lado pois é cumum para todos os botoes se calhar ate tens em casa fios de colunas ou outros que nao utilizas e servem perfeitamente para isso, ate deve haver dentro da maquina fios que nao sao utilizados e podes utilizar, quanto ao resto vejo que a maquina funcionou perfeitamente, cumprimentos, sempre ao dispor.
Ir para o topo Ir para baixo
White_Spot™
Top 5
White_Spot™


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 48
Localização : São Mamede de Infesta

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptySáb 26 Fev 2011 - 19:31

Devias era levar uma malha por teres destruído umas BD da Marvel isso sim Evil or Very Mad lol!.

Tal como te tinha dito, não sei até que ponto essa solução será duradoura mas é como tudo, desde que tratado com carinho e cuidado tudo dura bastante tempo Wink.

Diminuíres a resolução... scratch queres meter a menos de 600x400? Agora assim de rependte não sei qual a resolução "padrão" mas não me parece que seja inferior a isso.
Mas já agora por que queres diminuir mais que isso?

Dois botões não funcionarem pode ser de muita coisa mesmo, tal como dizes, pode ser fios mal ligados ou do J-Pac... só testando a coisa melhor. Se tiveres um multímetro digital é só seguires a continuidade da coisa e tiras logo as teimas se o problema está nos fios e ou no microswitch. Se estiver tudo bem poderá ser do J-Pac ou alguma configuração que tenhas de fazer ou esteja mal feita.

Para os fios qualquer coisa serve dentro desse valores (mais coisa menos coisa) pois foram retirados de um site alemão que vende dessas coisas. As cores é ao teu gosto e para facilitar a tua vida no momento de teres de andar a seguir fios (com cores diferentes torna-se mais simples) para resolver algum problema.

Ir para o topo Ir para baixo
http://www.whitespot-chronicles.com/
Arnaldo
5 Credits
Arnaldo


Mensagens : 458
Data de inscrição : 17/01/2010
Localização : Vila Nova de Gaia

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyDom 27 Fev 2011 - 12:59

Esses botões que não funcionam são 1 de cada jogador? Quantos botões tem a botoneira (refiro-me a botões de disparo/murro junto ao joystick)? Se tiver seis botões, ao ligar o J-Pack à cablagem da máquina (conector Jamma), vai faltar uma ligação de um botão para cada jogador, porque o conector Jamma (28 pinos) só tem ligação para 5 botões de tiro/murro.

Conector JAMMA / 28 pinos (28x2)

Lado das soldas | Lado dos componentes
GND (massa)| A | 1 | GND(massa)
GND (massa)| B | 2 | GND(massa)
+5 Volts | C | 3 | +5 Volts
+5 Volts | D | 4 | +5 Volts
-5 Volts | E | 5 | -5 Volts
+12 Volts | F | 6 | +12 Volts
- KEY/travão- | H | 7 | - KEY/travão
| J | 8 |
| K | 9 |
Altifalante(-) | L | 10| Altifalante (+)
| M | 11|
Video-Verde | N | 12| Video -Vermelho
Video- sincronismo | P | 13| Video- Azul
| R | 14| Video - GND (massa)
| S | 15|
Moedeiro# 2 | T | 16| Moedeiro # 1
2 Jog Start | U | 17| 1 Jog Start
2 J Cima | V | 18| 1 J Cima
2 J Baixo | W | 19| 1 J Baixo
2 J Esquerda | X | 20| 1 J Esaquerda
2J Direita | Y | 21| 1 J Direita
2J Butão 1 | Z | 22| 1J Botão 1
2 J Botão 2 | a | 23| 1J Botão 2
2J Botão 3 | b | 24| 1J Botão 3
2 J Botão 4| c | 25| 1 J Botão 4
2 J botaõ 5 | d | 26| 1 J Botão 5

GND (massa) | e | 27| GND (masa)
GND (massa) | f | 28| GND (massa)


Esta é a cablagem do conector Jamma (internacional), que era usada na montagem da Hipermar, que montou a máquina em questão.
Como pode ver, não existe lugar na cablagem para o sexto botão. Esse botão tem que ser ligado, não pelo conector Jamma, mas sim directamente do J-Pack à botoneira.
Geralmente, nas montagens Hipermar, os fios de Altifalante - (pino L) e GND Video (pino 14), eram ligados directamete nos pinos 1;2;A;B ou 27,28;e;f.
A massa para esses botões, tal como diz o WS, pode ir buscar ao botão mais próximo.
Ir para o topo Ir para baixo
patilhax
Free Play



Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 35
Localização : Braga

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyDom 27 Fev 2011 - 21:13

Pois, isso ja entendi. Mas obrigado na mesma. A verdade é que tenho 4 botoes inactivos. 2 pa Jamma e 2 po J-pac. Por isso os do jamma deviam estar a funcionar. Amanha vou fazer umas experiencias pa ver no k dá. Vou precisar é de arranjar uma maquina de soldar. Thanks anyway
Ir para o topo Ir para baixo
patilhax
Free Play



Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 35
Localização : Braga

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyTer 15 Mar 2011 - 14:58

Quem diria que ja passou um mês desde o meu ultimo post!Jesus...parece que foi ontem.

Bem pessoal, a máquina está quase pronta. A única coisa que falta é por os botões a funcionar (4 de cada player funcionam, faltam 2 para cada um). Como não percebo nada de fiaçoes e powers tou a ver que vou ter de andar a fazer experiencias :/

Num comentario atras o sr.claudio vilela dizia para ir buscar a massa ao botao do lado. Ainda tou pa ver o que é isto...Nao sei se vai ser assim tao simples. E o pior é se for preciso des-soldar e soldar fios. Acredito que dentro de duas semanas tenho isto a 100%. Depois mostro o resultado final.

Entretanto se houver por aqui alguem de braga que me queira dar uma maozinha neste aspecto das ligaçoes dos botoes era porreiro Wink


Ir para o topo Ir para baixo
White_Spot™
Top 5
White_Spot™


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 48
Localização : São Mamede de Infesta

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyTer 15 Mar 2011 - 17:38

patilhax isso é muito simples, tens dois fios em cada botão, um liga à massa e outro liga a um "pino de dados" (para ser mais fácil perceber).
Os fios de massa pode ser só um vindo da ficha jamma e depois ligas de um botão ao outro. Os outros fios tem de ser um fio por cada botão.

Não sei se esta imagem te consegue elucidar nessa parte. Se não servir diz que eu tento tirar uma foto aqui da minha máquina.

Restauro/Construção de sistema MAME para Arcade - Página 2 Wiring
Ir para o topo Ir para baixo
http://www.whitespot-chronicles.com/
patilhax
Free Play



Mensagens : 23
Data de inscrição : 10/02/2011
Idade : 35
Localização : Braga

Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 EmptyTer 15 Mar 2011 - 19:10

A imagem serve muito bem Wink Apesar de estar no i-pac e eu tenho o j-pac mas vai dar ao mesmo. Comprei uns fios pela net porque ia encomendar uns botoes e aproveitei. Mas ha fios mais grossos(so sao 5) do k outros... Esses mais grossos servem para a massa é? Thanks
Ir para o topo Ir para baixo
Conteúdo patrocinado





Restauro/Construção de sistema MAME para Arcade - Página 2 Empty
MensagemAssunto: Re: Restauro/Construção de sistema MAME para Arcade   Restauro/Construção de sistema MAME para Arcade - Página 2 Empty

Ir para o topo Ir para baixo

Restauro/Construção de sistema MAME para Arcade
Ir para o topo
Página 2 de 3Ir à página : Anterior  1, 2, 3  Seguinte
 Tópicos semelhantes
-
» Restauro de Arcade
» Restauro de arcade (p/ colocar uma Xbox c/ coinops4)
» Prémio para melhor restauro
» [VENDIDO] - 3 Flipper para restauro
» [VENDIDO] - 3 Flipper's para restauro

Permissões neste sub-fórumNão podes responder a tópicos
FlipperWorld :: Arcade :: Restauros e Manutenções :: Electrónicas-
Ir para:
