 Comunicação serial com pinball CAPCOM

Ver o tópico anterior Ver o tópico seguinte Ir em baixo
AutorMensagem
goredaimon
Insert Coin


Mensagens : 15
Data de inscrição : 01/03/2011
Idade : 37
Localização : Itajubá-MG-Brasil

MensagemAssunto: Comunicação serial com pinball CAPCOM   Dom 19 Fev 2012 - 19:10

Olá amigos, boa tarde!

Há algum tempo eu comprei um kit de comunicação serial da CAPCOM para instalar em minha Airborne. Hoje, consegui realizar esta façanha e obtive o resultado desejado. Espiem só.

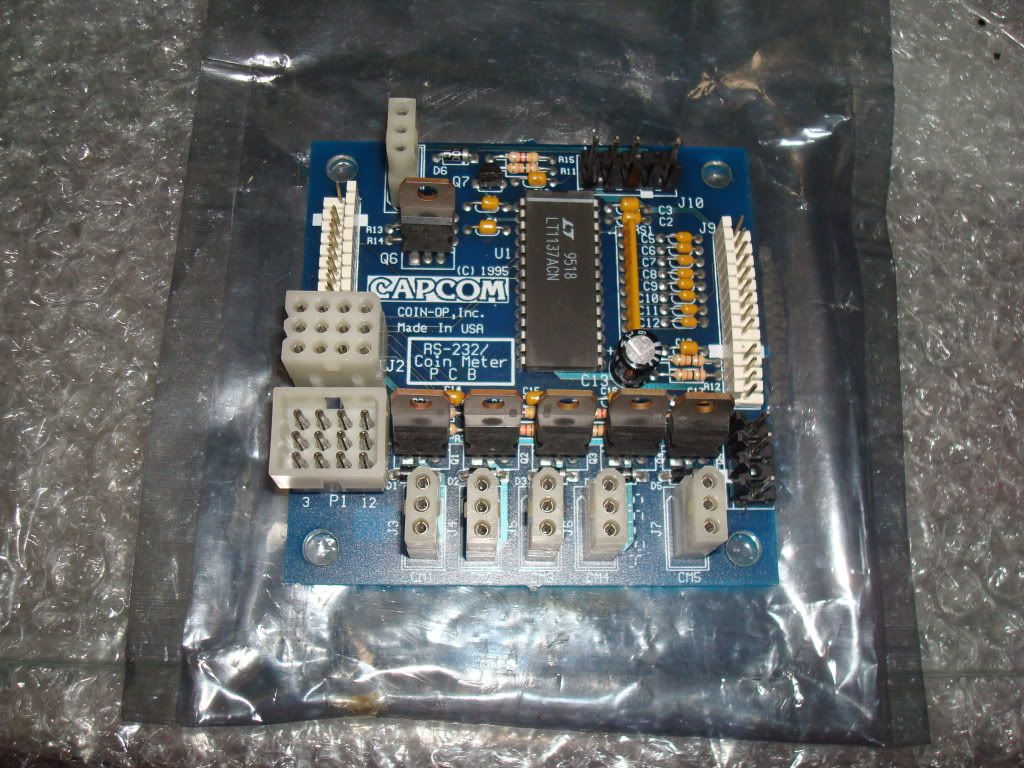

Esta foi a placa serial que comprei. Junto com ela, comprei 3 cabos: alimentação, comunicação serial e impressora:



Cabo de comunicação serial:



Placa com o cabo de impressora:

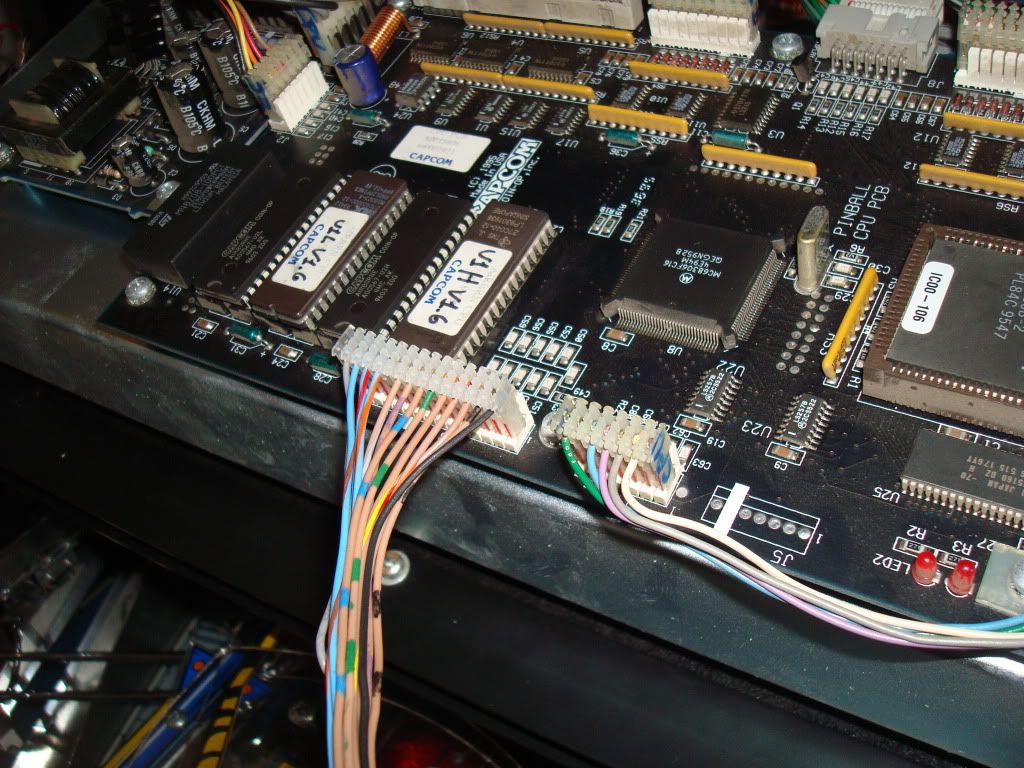

O cabo de comunicação serial é instalado na CPU:



O cabo é grande o suficiente para ser roteado por dentro do gabinete, junto com os cabos da porta:

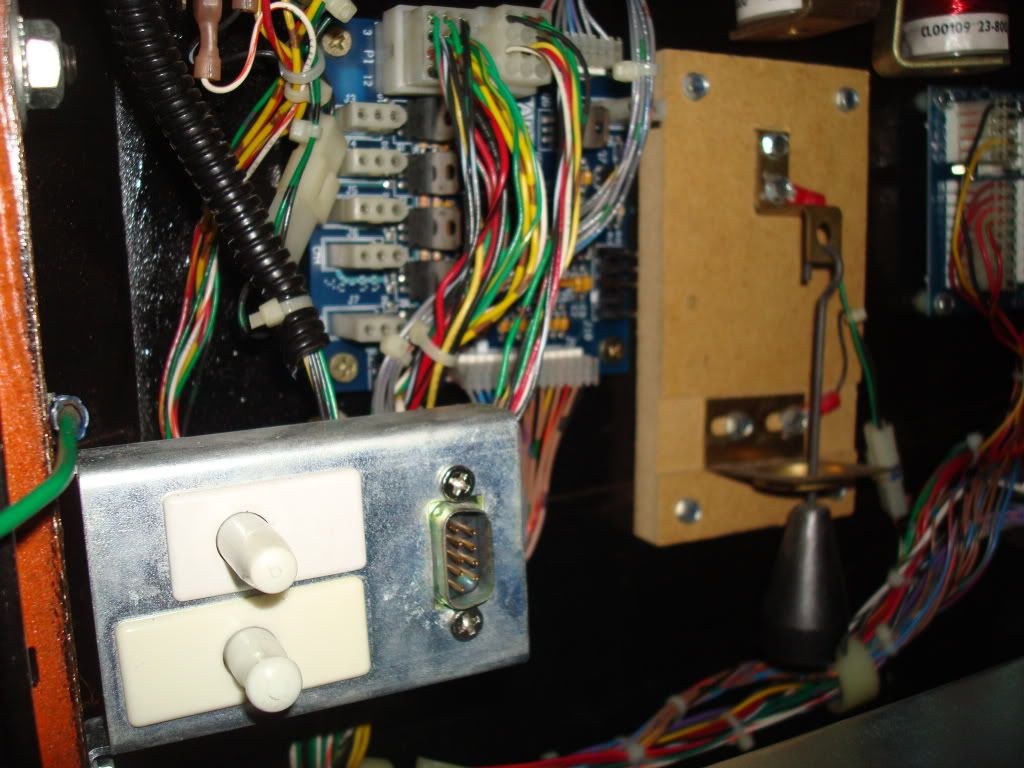

Na porta, já existe o local para parafusar o cabo da impressora:



Depois de tudo instalado conforme o manual http://home.comcast.net/~pfutz/Capcom/bulletin/k-800-2.htm:



Agora é comunicar com o PC. Eu usei esta placa que adquiri para meu notebook. Ela tem duas portas seriais e uma paralela:



É necessário seguir as orientações do manual do jogo para configurar a comunicação serial no pinball e no computador. Feito isto, fiz o download de todos os dados da máquina:

Código:
=~=~=~=~=~=~=~=~=~=~=~= PuTTY log 2012.02.19 16:25:14 =~=~=~=~=~=~=~=~=~=~=~=
CAPCOM,Coin-op, Inc.
Copyright (c) 1995-96,   All Rights Reserved.
AIRBORNE
VERSION: V1.6
MACHINE ID: 0
LOCATION ID: 0

CURRENT AUDITS
--------------------------------------------------------------------------------
RECENT EARNINGS                            $0.00
RECENT 1ST COIN CHUTE                    0 COINS          0.00% OF RECENT COINS
RECENT 2ND COIN CHUTE                    0 COINS          0.00% OF RECENT COINS
RECENT 3RD COIN CHUTE                    0 COINS          0.00% OF RECENT COINS
RECENT 4TH COIN CHUTE                    0 COINS          0.00% OF RECENT COINS
RECENT CREDITS                        15 CREDITS
RECENT COIN CREDITS                            0        0.00% OF RECENT CREDITS
RECENT SERV. CREDITS                          0        0.00% OF RECENT CREDITS
RECENT FREE CREDITS                          15      100.00% OF RECENT CREDITS
RECENT TRNMENT CREDITS                        0        0.00% OF RECENT CREDITS

AUDIT HISTORY 1
--------------------------------------------------------------------------------
RECENT EARNINGS                            $0.00
RECENT 1ST COIN CHUTE                          0
RECENT 2ND COIN CHUTE                          0
RECENT 3RD COIN CHUTE                          0
RECENT 4TH COIN CHUTE                          0
RECENT CREDITS                                0
RECENT COIN CREDITS                            0
RECENT SERV. CREDITS                          0
RECENT FREE CREDITS                            0
RECENT TRNMENT CREDITS                        0

AUDIT HISTORY 2
--------------------------------------------------------------------------------
RECENT EARNINGS                            $0.00
RECENT 1ST COIN CHUTE                          0
RECENT 2ND COIN CHUTE                          0
RECENT 3RD COIN CHUTE                          0
RECENT 4TH COIN CHUTE                          0
RECENT CREDITS                                0
RECENT COIN CREDITS                            0
RECENT SERV. CREDITS                          0
RECENT FREE CREDITS                            0
RECENT TRNMENT CREDITS                        0

AUDIT HISTORY 3
--------------------------------------------------------------------------------
RECENT EARNINGS                            $0.00
RECENT 1ST COIN CHUTE                          0
RECENT 2ND COIN CHUTE                          0
RECENT 3RD COIN CHUTE                          0
RECENT 4TH COIN CHUTE                          0
RECENT CREDITS                                0
RECENT COIN CREDITS                            0
RECENT SERV. CREDITS                          0
RECENT FREE CREDITS                            0
RECENT TRNMENT CREDITS                        0

EARNINGS AUDITS
--------------------------------------------------------------------------------
TOTAL EARNINGS                            $0.00
TOTAL 1ST COIN CHUTE                    0 COINS            0.00% OF TOTAL COINS
TOTAL 2ND COIN CHUTE                    0 COINS            0.00% OF TOTAL COINS
TOTAL 3RD COIN CHUTE                    0 COINS            0.00% OF TOTAL COINS
TOTAL 4TH COIN CHUTE                    0 COINS            0.00% OF TOTAL COINS
TOTAL CREDITS                        15 CREDITS
TOTAL COIN CREDITS                            0          0.00% OF TOTAL CREDITS
TOTAL SERV. CREDITS                            0          0.00% OF TOTAL CREDITS
TOTAL FREE CREDITS                            15        100.00% OF TOTAL CREDITS
TOTAL TRNMENT CREDITS                          0          0.00% OF TOTAL CREDITS

STANDARD AUDITS
--------------------------------------------------------------------------------
AVERAGE BALL TIME                      00:00:41
1 PLAYER GAMES                              120            90.90% OF ALL GAMES
2 PLAYER GAMES                                5              3.78% OF ALL GAMES
3 PLAYER GAMES                                0              0.00% OF ALL GAMES
4 PLAYER GAMES                                7              5.30% OF ALL GAMES
TOTAL STARTED CREDITS                        158
TOTAL FINISHED CREDITS                        80
REPLAY AWARDS                                29                36.25% OF GAMES
TOTAL STARTED BALLS                          863
TOTAL FINISHED BALLS                        811
MATCH AWARDS                                  7                  8.75% OF GAMES
EXTRA BALLS                                  66                  0.82 PER GAME
LEFT DRAINS                                  360            18.85% OF ALL DRAINS
RIGHT DRAINS                                125            6.54% OF ALL DRAINS
CENTER DRAINS                              1424            74.59% OF ALL DRAINS
TILTS                                          1                  0.01 PER GAME
SLAM TILTS                                    2
HSTD CREDITS                                  3                  3.75% OF GAMES
BUY IN 1                                      8
BUY IN 2                                      7
BUY IN 3+                                    29
HSTD RESET COUNT                              1
TOTAL TIME ON                  2 DAYS, 02:55:56
TOTAL GAME TIME                        21:27:17        42.12% OF TOTAL TIME ON
AVERAGE GAME TIME                      00:08:08
TOTAL BURN-IN TIME                      00:00:00
TOTAL TICKETS                                  0                  0.00 PER GAME
TOTAL TOKENS                                  0                  0.00 PER GAME

FEATURE AUDITS
--------------------------------------------------------------------------------
PLANE REFUELING                              28                  0.35 PER GAME
TARGETTING MODE                                3                  0.03 PER GAME
UPGRADE SPINNER                                1                  0.01 PER GAME
COMPLETED STUNTS                            263                  3.28 PER GAME
NIGHT VISION                                  25                  0.31 PER GAME
BLUE ANGELS                                  35                  0.43 PER GAME
DOG FIGHT                                    85                  1.06 PER GAME
AIR MAYHEM                                    39                  0.48 PER GAME
USA BUZZ TOWER                                95                  1.18 PER GAME
USA BARREL ROLL                              21                  0.26 PER GAME
FRANCE MACH 1                                38                  0.47 PER GAME
FRANCE SNAP ROLL                              15                  0.18 PER GAME
FRANCE ARROW ROLL 1                            7                  0.08 PER GAME
FRANCE ARROW ROLL 2                            4                  0.05 PER GAME
FRANCE ARROW ROLL 3                            4                  0.05 PER GAME
GERMANY NEAR MISS 1                          34                  0.42 PER GAME
GERMANY NEAR MISS 2                          21                  0.26 PER GAME
GERMANY NEAR MISS 3                          10                  0.12 PER GAME
GERMANY BUZZ TOWER                            31                  0.38 PER GAME
GERMANY REVERSE 8                            12                  0.15 PER GAME
BRITAIN LOOPS                                18                  0.22 PER GAME
BRITAIN HAMMERHEAD                            11                  0.13 PER GAME
BRITAIN BREAK 1                                4                  0.05 PER GAME
BRITAIN BREAK 2                                0                  0.00 PER GAME
BRITAIN BREAK 3                                0                  0.00 PER GAME
ITALY BUZZ TOWER                              11                  0.13 PER GAME
ITALY STALL DIVE                              11                  0.13 PER GAME
ITALY CORKSCREW                                8                  0.10 PER GAME
ITALY MACH 3                                  1                  0.01 PER GAME
ITALY HALF ROLL                                1                  0.01 PER GAME
ITALY HALF LOOP                                0                  0.00 PER GAME
ITALY VERTICAL                                0                  0.00 PER GAME
SPAIN SQUARE                                  4                  0.05 PER GAME
SPAIN TOWER                                    6                  0.07 PER GAME
SPAIN SLOW ROLL                                3                  0.03 PER GAME
SPAIN BARREL ROLL                              3                  0.03 PER GAME
SPAIN VERTICAL ROLL                            0                  0.00 PER GAME
SPAIN 8 POINT ROLL                            4                  0.05 PER GAME
REACHED FRANCE                              101                  1.26 PER GAME
REACHED GERMANY                              50                  0.62 PER GAME
REACHED BRITAIN                              27                  0.33 PER GAME
REACHED ITALY                                13                  0.16 PER GAME
REACHED SPAIN                                  7                  0.08 PER GAME
FINISHED WORLD                                3                  0.03 PER GAME
FLYBYS                                      220                  2.75 PER GAME
FLYBY HSTD CREDITS                            0
SPECIALS GIVEN                                0

GAME TIME HISTOGRAM
--------------------------------------------------------------------------------
0.0 - 0.9 Minutes                              1                      5% OF MAX
1.0 - 1.9 Minutes                              7                      35% OF MAX
2.0 - 2.9 Minutes                            14                      70% OF MAX
3.0 - 3.9 Minutes                            20                    100% OF MAX
4.0 - 4.9 Minutes                            13                      65% OF MAX
5.0 - 5.9 Minutes                              5                      25% OF MAX
6.0 - 6.9 Minutes                              7                      35% OF MAX
7.0 - 7.9 Minutes                              3                      15% OF MAX
8.0 - 8.9 Minutes                              1                      5% OF MAX
9.0 - 9.9 Minutes                              2                      10% OF MAX
 10 -  11 Minutes                              1                      5% OF MAX
 11 -  12 Minutes                              2                      10% OF MAX
 12 -    Minutes                              4                      20% OF MAX

SCORE HISTOGRAM
--------------------------------------------------------------------------------
  0 -  19 Millions                            2                      11% OF MAX
 20 -  39 Millions                            17                    100% OF MAX
 40 -  59 Millions                            17                    100% OF MAX
 60 -  79 Millions                            12                      70% OF MAX
 80 -  99 Millions                            9                      52% OF MAX
100 - 119 Millions                            5                      29% OF MAX
120 - 139 Millions                            2                      11% OF MAX
140 - 159 Millions                            4                      23% OF MAX
160 - 179 Millions                            2                      11% OF MAX
180 - 199 Millions                            3                      17% OF MAX
200 - 219 Millions                            1                      5% OF MAX
220 - 239 Millions                            0                      0% OF MAX
240 - 259 Millions                            0                      0% OF MAX
260 - 279 Millions                            2                      11% OF MAX
280 - 299 Millions                            1                      5% OF MAX
300 - 319 Millions                            0                      0% OF MAX
320 - 339 Millions                            1                      5% OF MAX
340 - 359 Millions                            0                      0% OF MAX
360 - 379 Millions                            0                      0% OF MAX
380 - 399 Millions                            1                      5% OF MAX
400 - 419 Millions                            0                      0% OF MAX
420 - 439 Millions                            1                      5% OF MAX
440 - 459 Millions                            0                      0% OF MAX
460 - 479 Millions                            0                      0% OF MAX
480 - 499 Millions                            0                      0% OF MAX
500 -    Millions                            0                      0% OF MAX

BALL TIME HISTOGRAM
--------------------------------------------------------------------------------
  0 -  9 Seconds                            135                      65% OF MAX
 10 -  19 Seconds                            207                    100% OF MAX
 20 -  29 Seconds                            142                      68% OF MAX
 30 -  39 Seconds                            80                      38% OF MAX
 40 -  49 Seconds                            64                      30% OF MAX
 50 -  59 Seconds                            42                      20% OF MAX
 60 -  69 Seconds                            25                      12% OF MAX
 70 -  79 Seconds                            11                      5% OF MAX
 80 -  89 Seconds                            22                      10% OF MAX
 90 -  99 Seconds                            15                      7% OF MAX
100 - 109 Seconds                            14                      6% OF MAX
110 - 119 Seconds                              9                      4% OF MAX
120 - 129 Seconds                              3                      1% OF MAX
130 - 139 Seconds                            10                      4% OF MAX
140 - 149 Seconds                              3                      1% OF MAX
150 - 159 Seconds                              3                      1% OF MAX
160 - 169 Seconds                              4                      1% OF MAX
170 - 179 Seconds                              5                      2% OF MAX
180 - 189 Seconds                              0                      0% OF MAX
190 - 199 Seconds                              1                      0% OF MAX
200 - 209 Seconds                              1                      0% OF MAX
210 -    Seconds                            15                      7% OF MAX

STANDARD ADJUSTMENTS
--------------------------------------------------------------------------------
BALLS PER GAME                                5
TILT WARNINGS                                  2
ATTRACT MODE SOUNDS                          NO
ALLOW REPLAY                                YES
REPLAY PERCENT                                20
REPLAY START SCORE                  140,000,000
NOT USED                                      0
ALLOW REPLAY BUMP                            YES
REPLAY INDICATOR                              ON
REPLAY AWARD                          EXTRA BALL
COIN DOOR REPLAY                              ON
ALLOW HSTD                                  YES
HSTD FIRST SCORE                    833,000,000
HSTD LAST SCORE                      250,000,000
CREDITS FOR GRAND CHAMP                        3
CREDITS FOR #1-4 SCORES                        1
MATCH PERCENT                                  8
SPECIAL AWARD                        EXTRA BALL
EXTRA BALL AWARD                      EXTRA BALL
SET GAME LOCATION                              0
SET MACHINE ID                                0
FREE PLAY                                    YES
PLAY MODE                                NORMAL
SOL. VOLTAGE PERCENT                          10
SHOW MESSAGE OF THE DAY                      NO
FLIPPER STRENGTH                              12
TICKET DISPENSER                            NONE
TICKETS / CREDIT                              0
TOKEN DISPENSER                            NONE
TOKENS / CREDIT                                0
DISPENSE 1 AT A TIME                          NO

GAME ADJUSTMENTS
--------------------------------------------------------------------------------
GAME DIFFICULTY                      EXTRA EASY
BALL SAVER TIME                              15
CREDITS FOR FLYBY TABLE                        1
L.RAMP RELAXES DOWN                          YES

LOCALE ADJUSTMENTS
--------------------------------------------------------------------------------
COUNTRY                            UNITED STATES
TEXT LANGUAGE                            ENGLISH
SPEECH LANGUAGE                          ENGLISH

COINAGE ADJUSTMENTS
--------------------------------------------------------------------------------
CONFIGURE COINAGE TO            USA, 50c 5/$2.00
COIN DOOR TYPE            ALL CHUTE UNITS 1 COIN
1ST COIN CHUTE UNITS                          1
2ND COIN CHUTE UNITS                          1
3RD COIN CHUTE UNITS                          1
4TH COIN CHUTE UNITS                          1
CHUTE 1 TYPE                          MECHANICAL
CHUTE 2 TYPE                          MECHANICAL
CHUTE 3 TYPE                          MECHANICAL
CHUTE 4 TYPE                          MECHANICAL
COIN METER UNITS                              1
COIN VALUE                                $0.25
SHOW CREDIT FRACTIONS                        YES
ALLOW BUY IN                                  NO
BUY IN CREDITS                            1 0/1
MAX BUY IN                                    10
MAXIMUM CREDITS                              20
ENABLE CREDIT BONUSES                        YES

PASSWORD ADJUSTMENTS
--------------------------------------------------------------------------------
PASSWORD                                    OFF
HIDE EARNINGS                                NO
PROTECT ADJUSTMENTS                          NO
PROTECT AUDITS                                NO

ERRORS / INFO ADJUSTMENTS
--------------------------------------------------------------------------------
SWITCH ERRORS                        REPORT ALL
SWITCH INFO MSG                      REPORT ALL
SOLENOID ERRORS                      REPORT ALL
SOLENOID INFO MSG                    REPORT ALL
LAMP ERRORS                          REPORT ALL
LAMP INFO MSG                        REPORT ALL

CUSTOM REPORT SETUP ADJUSTMENTS
--------------------------------------------------------------------------------
CLEAR COLLECTIONS          NO, LEAVE COLLECTIONS
RESET REPLAY                    NO,LEAVE REPLAY
COLLECTION AUDITS                            YES
CURRENT AUDITS                              YES
AUDIT HISTORY 1                              YES
AUDIT HISTORY 2                              YES
AUDIT HISTORY 3                              YES
EARNINGS AUDITS                              YES
STANDARD AUDITS                              YES
FEATURE AUDITS                              YES
STANDARD ADJUSTMENTS                        YES
GAME ADJUSTMENTS                            YES
LOCALE ADJUSTMENTS                          YES
PASSWORD ADJUSTMENTS                        YES
ERRORS/INFO ADJ                              YES
COINAGE ADJUSTMENTS                          YES
REPORT SETTINGS                              YES
DEVICE SETTINGS                              YES
GAME TIME HISTOGRAMS                        YES
SCORE HISTOGRAMS                            YES
BALL TIME HISTOGRAMS                        YES

DEVICE SETUP ADJUSTMENTS
--------------------------------------------------------------------------------
INSTALL DEVICE                    GENERIC ASCII
DEVICE TYPE                              GENERIC
HOT PLUG CUSTOM REPORT                      YES
HOT PLUG QUERY                              NONE
HOT PLUG RESPONSE                    CTS ACTIVE
SAVE REPORT                                  NO
BAUD RATE                                  19200
END OF LINE                                CR LF
CHARACTERS PER LINE                          80
CTS HANDSHAKE                                YES
XON/XOFF HANDSHAKE                          YES
DSR HANDSHAKE                                NO
EOL/CTS HANDSHAKE                            NO
OUTPUT FORMAT                          FORMATTED
DELIMITOR                                    TAB
TEXT QUALIFIER                      DOUBLE QUOTE
Voltar ao Topo Ir em baixo
http://goredaimon.blogspot.com
Overkilll
5 Credits


Mensagens : 454
Data de inscrição : 06/12/2009
Idade : 48
Localização : Belas

MensagemAssunto: Re: Comunicação serial com pinball CAPCOM   Dom 19 Fev 2012 - 21:56

Desculpa a minha ignorância, mas para que serve isso ?
Voltar ao Topo Ir em baixo
monsterbash
5 Credits


Mensagens : 425
Data de inscrição : 31/10/2009

MensagemAssunto: Re: Comunicação serial com pinball CAPCOM   Seg 20 Fev 2012 - 10:40

sim, tambem nao percebi.. que dizer, percebo o resultado.. mas nao percebo a razao...
Voltar ao Topo Ir em baixo
goredaimon
Insert Coin


Mensagens : 15
Data de inscrição : 01/03/2011
Idade : 37
Localização : Itajubá-MG-Brasil

MensagemAssunto: Re: Comunicação serial com pinball CAPCOM   Seg 20 Fev 2012 - 13:50

Com este equipamento você pode extrair todas as estatísticas da máquina através de um relatório. Dá para saber como foram os jogos, como se distribuiram os pontos, tempo de jogo da bola, pontuações por partida, etc. É um recurso muito bacana e deve ser usado pelos desenvolvedores na criação de um novo jogo ou até no ajuste do jogo, através do lançamento de uma nova ROM. É muito útil aos operadores que, com a ajuda do relatório, podem ajustar as configurações do jogo para não deixá-lo muito fácil. Resumindo, é uma espécie de feedback do jogo.

Fazer isto sem a placa de comunicação serial implica em navegar por estas estatísticas, uma a uma, pelo display DMD, que é demorado e chato. Com ela, dá para gerar um arquivo e imprimir.

Além desse benefício, tem outro lado importante: é muito raro encontrar este acessório nas máquinas.
Voltar ao Topo Ir em baixo
http://goredaimon.blogspot.com
Conteúdo patrocinado




MensagemAssunto: Re: Comunicação serial com pinball CAPCOM   Hoje à(s) 4:01

Voltar ao Topo Ir em baixo

Comunicação serial com pinball CAPCOM
Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo
Página 1 de 1

Permissão deste fórum:Você não pode responder aos tópicos neste fórum
FlipperWorld :: Pinball :: Restauros e Manutenções :: Solid State (SS)-
Ir para:
