MensagemAssunto: Re: Gottlieb - Class of 1812   Ter 18 Maio 2010 - 22:07

Novo update.
Isto já parece quase um diário lol!.

Já limpei a estrutura metálica onde está montado o transformador / fusíveis e já a montei de novo no sítio.

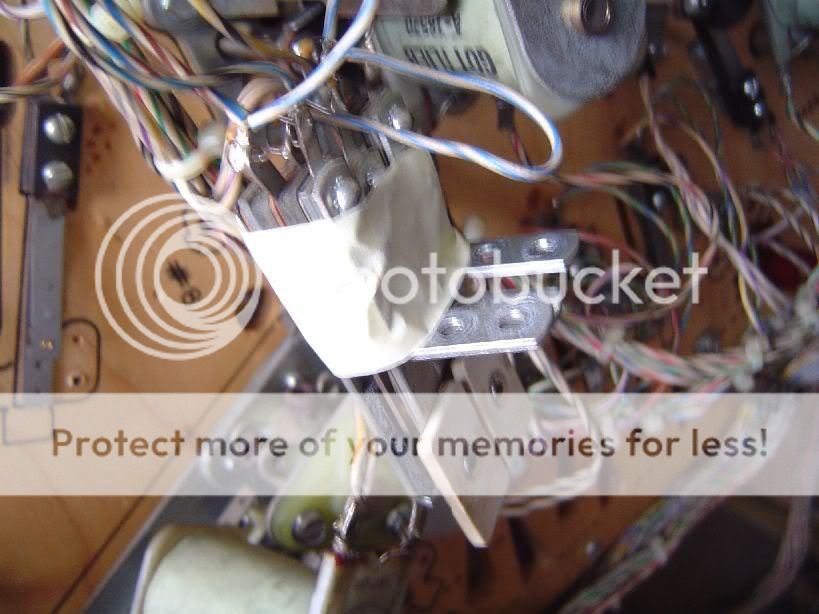

Aproveitei e coloquei de novo a cablagem que tirei, incluindo a "fita da massa".
Limpei a coluna e voltei a montar a mesma.

No fim desmontei a parte da frente toda (porta, botões e afins) e dei uma mão de verniz preto castanho Evil or Very Mad.
Amanhã dou a segunda e com sorte no final do dia devo montar a cablagem, botões, sistema de tilt e pouco mais.
Se tiver tempo irei limpar / polir o melhor possível a parte onde fixa a lockbar e se ficar aceitável volto a montar no sítio, ficando a faltar apenas a porta que deverá sofrer uma pintura nova.

Assim sendo caminho a passos largos para ter a parte interior do cabinet terminada.
É certo que a cor castanha ainda me está a fazer confusão, mas irá ficar assim quase de certeza, ou pelo menos para já hehe.
Se depois a parte visível junto do tabuleiro / vidro não me agradar assim nessa tonalidade, pego dou-lhe uma faixa de preto e o resto fica no tom castanho (um pouco ao género do original em preto e cor da madeira).

Stay tunned que pode ser que amanhã ou depois apareçam algumas fotos dos avanços.
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
NoLimits
5 Credits


Mensagens : 147
Data de inscrição : 11/03/2010
Idade : 43
Localização : Vale de Milhaços \ Corroios

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 19 Maio 2010 - 8:10

Bom dia.

Sem duvida, um topico excelentemente apresentado.

E ainda mais ve-se que adoras isso, estás sempre em cima dela.

Os meus parabéns.

O pior é que eu como tou a vir cá poucas vezes não consigo apanhar tudo, nem ajudar Embarassed

Vou ter de parar para ler este tópico todo.

E pior ainda tenho uma data de coisas que fui tirando da net, para postar mas precisam de tratamento e de tradução.

Abroço, continua o excelente trabalho
Voltar ao Topo Ir em baixo
http://http:\\apneia.planetaclix.pt
NoLimits
5 Credits


Mensagens : 147
Data de inscrição : 11/03/2010
Idade : 43
Localização : Vale de Milhaços \ Corroios

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 19 Maio 2010 - 13:01

Boas.
Não sei se ja vistes, mas a procura de videos sobre o meu encontrei isto.
http://www.youtube.com/watch?v=yzlYvubCoUQ&feature=related
Voltar ao Topo Ir em baixo
http://http:\\apneia.planetaclix.pt
NoLimits
5 Credits


Mensagens : 147
Data de inscrição : 11/03/2010
Idade : 43
Localização : Vale de Milhaços \ Corroios

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 19 Maio 2010 - 13:05

Desculpa era este que eu queria por.

Aqui no work tenho de fazer as coisas meio de sucapa.

http://www.youtube.com/watch?v=C1WyLt7CtYE
Voltar ao Topo Ir em baixo
http://http:\\apneia.planetaclix.pt
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Gottlieb - Class of 1812   Qui 20 Maio 2010 - 21:57

Obrigado NoLimits Wink. Esse vídeo já o tinha visto hehe.

Ontem e hoje pouco tempo dediquei à máquina, ou melhor, dediquei a parte de tarde quase toda à máquina e depois do jantar não lhe toquei mais.

Seja como for já tem o interior devidamente pintado (com verniz preto castanho dass) e já montei o interior todo.

A maior parte dos componentes metálicos foram lixados com lixa de água 500 e 1000 para voltarem a ganhar algum brilho e perderem algumas manchas dos anos hehe.

Já na fase final da tarde comecei a montar partes do tabuleiro, tendo começado pelos "passa bolas" (aquelas peças metálicas por onde passa a bola e accionam um switch), os quais também foram devidamente lixados com lixa de água.
Depois tratei das "guias" metálicas do tabuleiro, as quais sofreram o mesmo processo da lixa mas depois ainda foram polidas com Titanlux. Amanhã a ver se lhes dou uma camada de verniz próprio para metais, que para além do extra no brilho servirá para prevenir futura corrosão.

Entretanto lembrei-me que queria "digitalizar / scanear" o tabuleiro todo para servir de base de dados da máquina e como tal a coisa só avançará depois de ter tratado disso.

Em princípio irei colocar tudo no sítio e irei apontando as peças estragadas para depois de tudo pronto e verificado, tratar de decidir o que irei ou não substituir e depois fazer a encomenda.
Cortei radicalmente na quantidade de fotos pois quero despachar isto já que estou farto de ver a minha sala transformada num estaleiro Neutral.
Isto é tudo muito bonito mas quando não temos um espaço apropriado para fazer estes trabalhos, o que ao início é empolgante depressa se torna desmotivante.

Stay tunned Wink.
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
Vtec
Top 5


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 41
Localização : Lx

MensagemAssunto: Re: Gottlieb - Class of 1812   Qui 20 Maio 2010 - 22:59

Realmente é um trabalho um pouco complicado para se fazer em casa, nem quero imaginar.
Tenho um espaço com cerca de 30 m2 e às vezes nem me consigo lá mexer com tanta peça espalhada... Very Happy
Principalmente na fase em que se desmonta tudo para tratar do cabinet e backbox, até começar a montar tudo outra vez é uma confusão danada... Very Happy

Mas no final deve ficar muito bem na sala, em bem tento dar a volta à minha mulher para por uma máquina no cantinho da sala, mas está de chuva... Very Happy e a minha sorte é que a garagem fica num canto que tem de se fazer algumas manobras para arrumar o carro, como da primeira vez que ela foi lá tentar arrumar o carro dela, arrancou logo um friso da porta traseira, a partir daí, garagem livre para mim... lol!

_________________
...Keep on rockin' in a free world... Malha da semana: Red Rider - Can't turn back
Voltar ao Topo Ir em baixo
http://flipperworld.forumeiros.com
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Gottlieb - Class of 1812   Qui 27 Maio 2010 - 18:18

Bem só hoje é que recomecei a montar a máquina.

A parte da pintura interior e montagem da cablagem já estava terminada e como tal comecei por montar os postes, pilares e afins, bem como as demais partes do tabuleiro.

Agora falta-me montar as partes mecânicas (bumpers, droptargets, flippers) e todos os plásticos decorativos e rampas.

Como nestas peças é que tenho alguns "problemas" vou tratar de ir montando o que posso e deixar o resto para depois.

Em princípio vai ter de vir um rebuild kit de flippers e dois flippers da Gottlieb para substituir os da Williams que lá estão.

Tenho também dois mecanismos diferentes nas slingshots, ou seja, o braço que empurra o elástico / borracha é diferente em ambas as slingshots.

Tenho um dos alvos redondos de uma droptarget partido e terá que ser substituído.

Tenho alguns dos "domes" das luzes com o local de aperto partido (os dois amarelos e o vermelho), bem como uma tampa dos bumpers também tem o local de aperto partido, se bem que neste não sei se realmente traz algum inconveniente.

Tenho também um dos parafusos dos pilares partido (partiu ao desapertar) e como tal vou ter de comprar outro.

A troca das lâmpadas todas também está a ser equacionada visto ter algumas queimadas / em falta. Trocando e metendo as que estão em falta, mais vale trocar tudo e guardar estas para servirem de sobressalentes penso eu.

Já agora uma pergunta da praxe hehe. Os elásticos / borrachas (novos) têm de levar algum tratamento antes de ir para o sítio ou é só meter mesmo?

Stay tunned Wink.
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Gottlieb - Class of 1812   Ter 8 Jun 2010 - 21:48

Ora bem vamos lá a mais um mega update. Como há muito não actualizava isto com fotos do que ia fazendo a coisa foi acumulando e devido a isso vai ser mais uma mega remessa de fotos Embarassed lol.
Para facilitar a vida a todo mundo irei dividir este tópico em pelo menos duas partes.


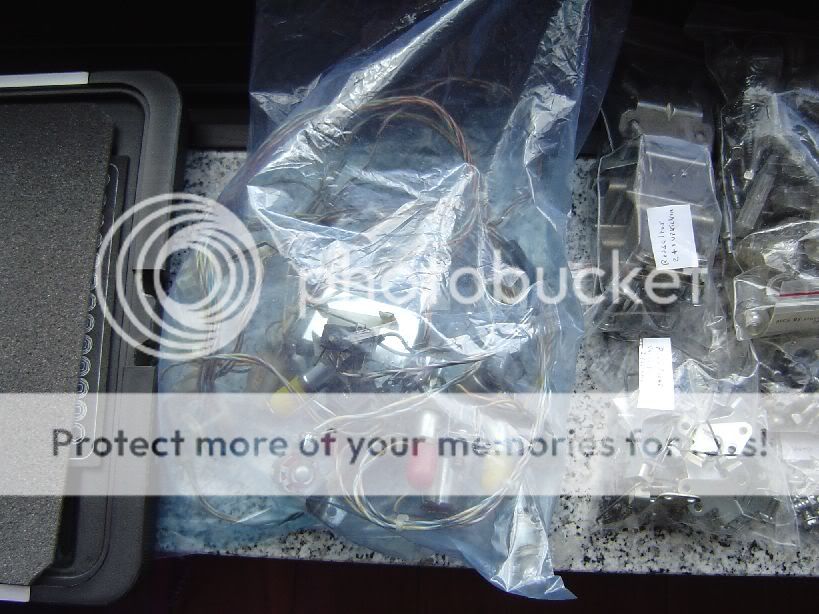

Desmontagem de peças várias.












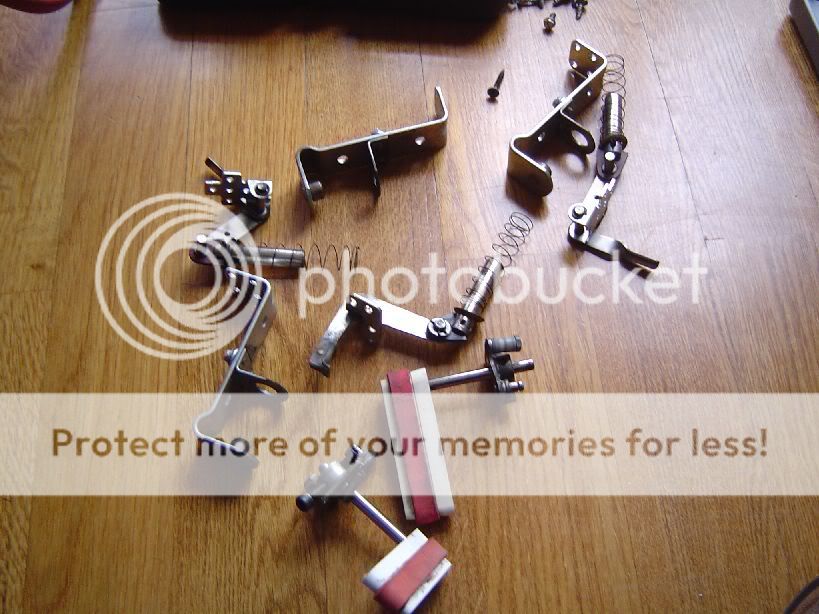

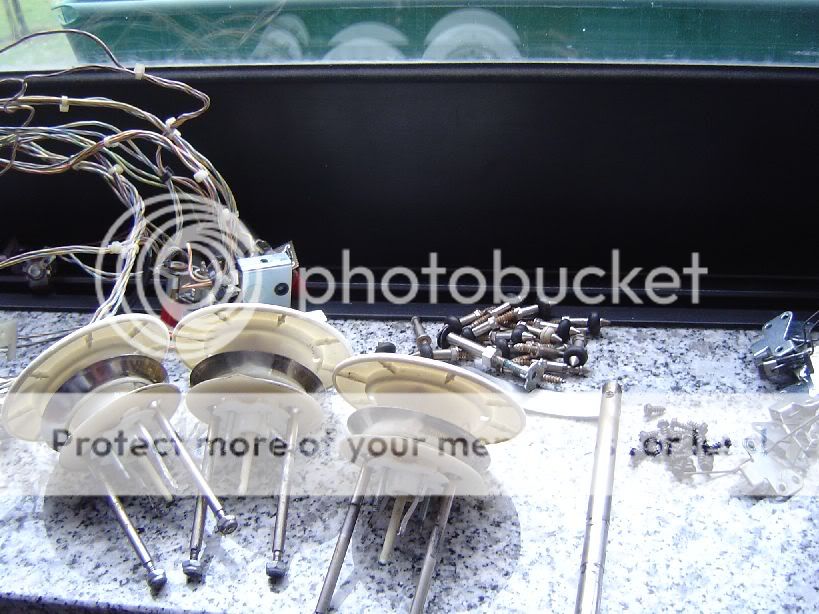

Flippers, slingshots, bumpers, drop targets, parafernália vária, tudo desmontado e devidamente embalado em sacos individuais devidamente marcados.












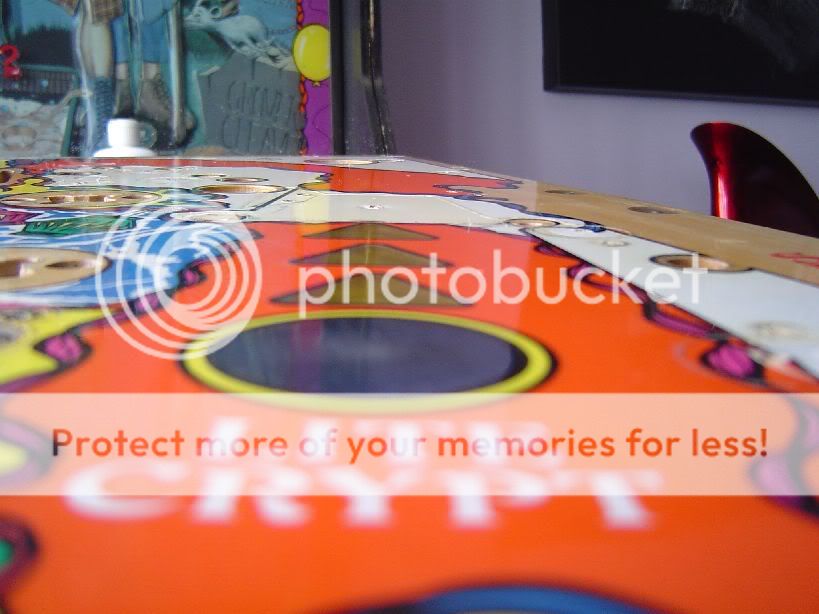

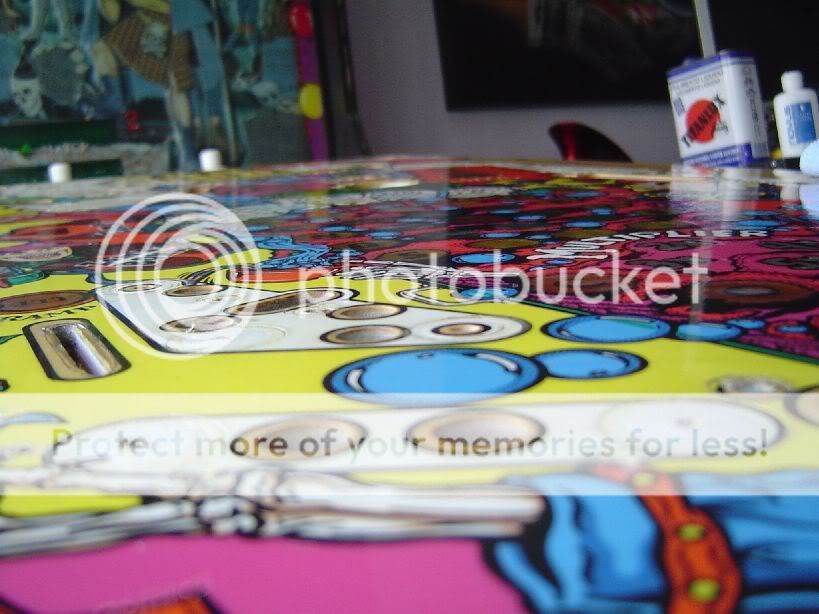

Limpeza e polimento do playfield.

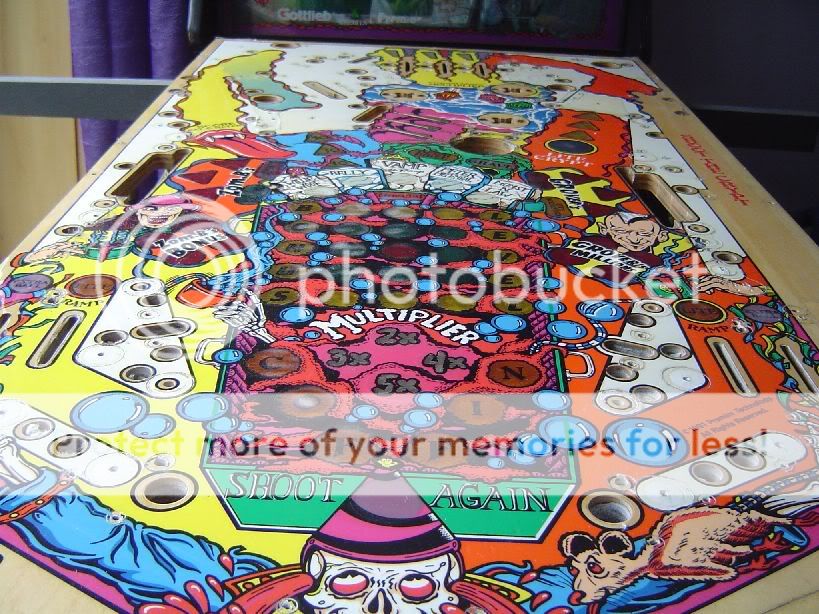

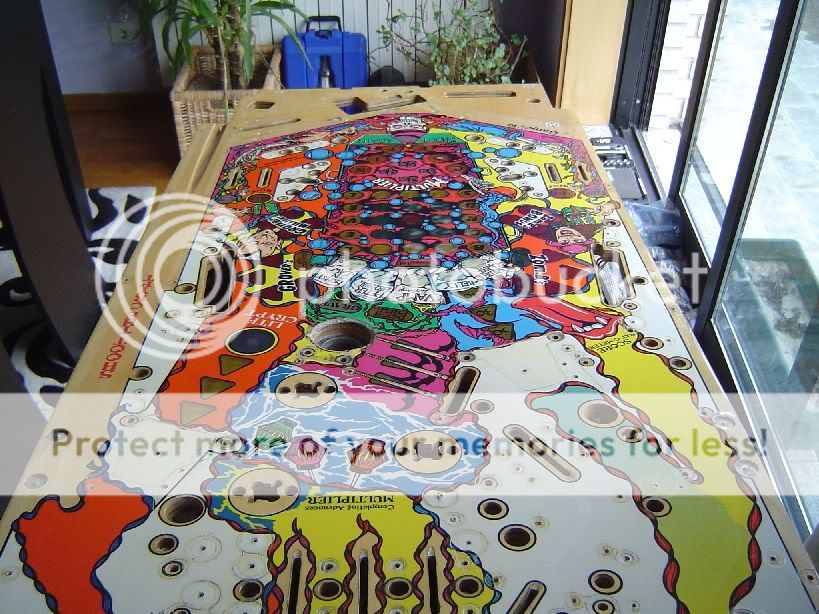

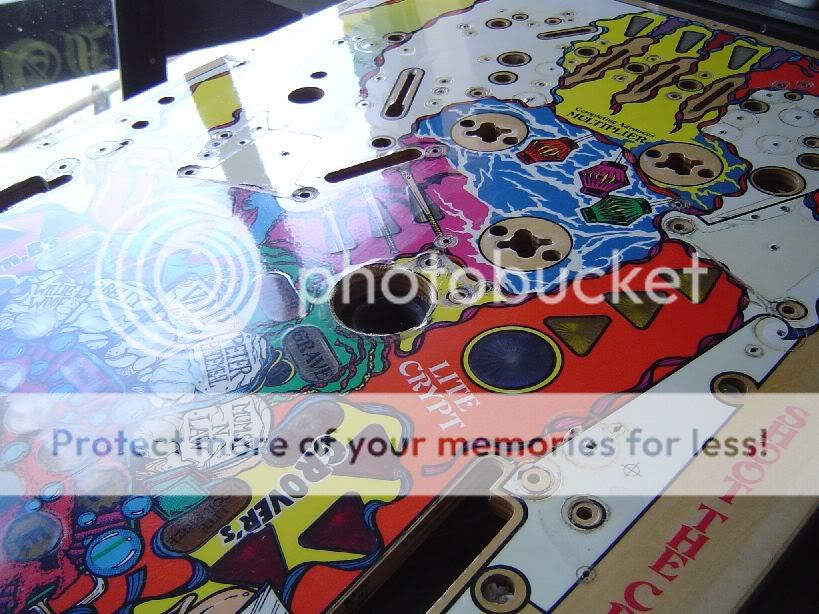

Usei uma "régua" em madeira para poder levantar a parte traseira do playfield para o poder limpar e polir pousado na máquina. A parte da frente do playfield está apoiado na zona da lockbar com umas bases em metal existentes no tabuleiro.




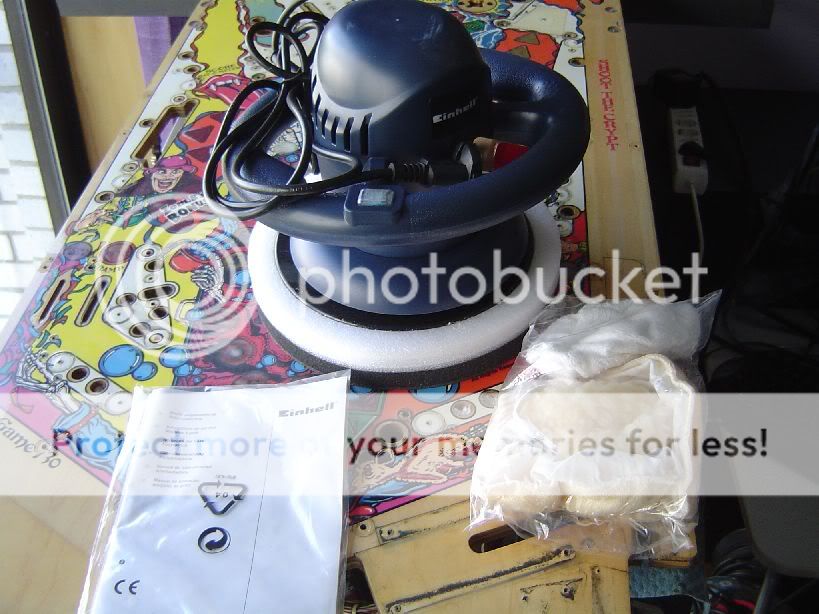

Para a primeira limpeza usei um pincel, um aspirador portátil, Ajax, vários panos bem como lenços faciais de papel para tapar os orifícios das lâmpadas.

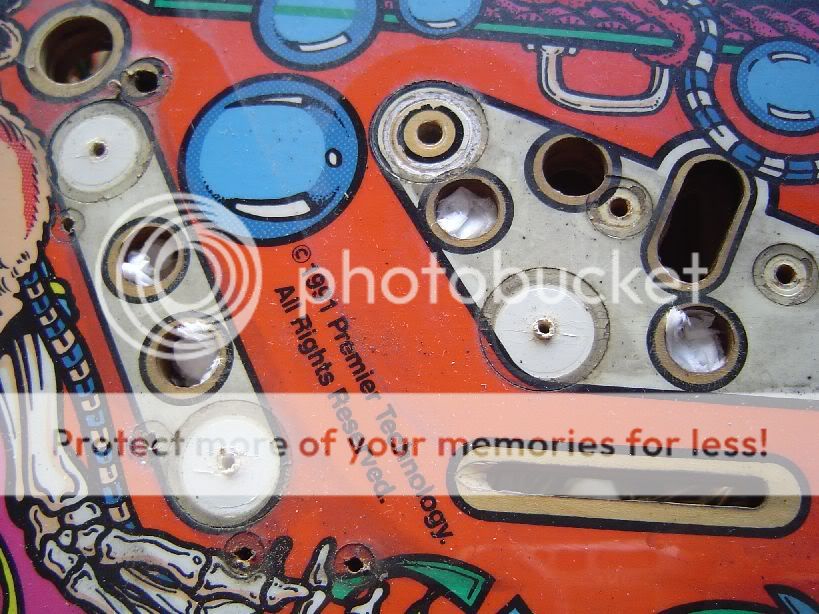

A ideia do papel nos orifícios das lâmpadas tornou-se má ideia pois quando começaram a ficar molhados do líquido da limpeza acabaram por deixar passar o líquido bem como saltaram fora na fase do polimento.





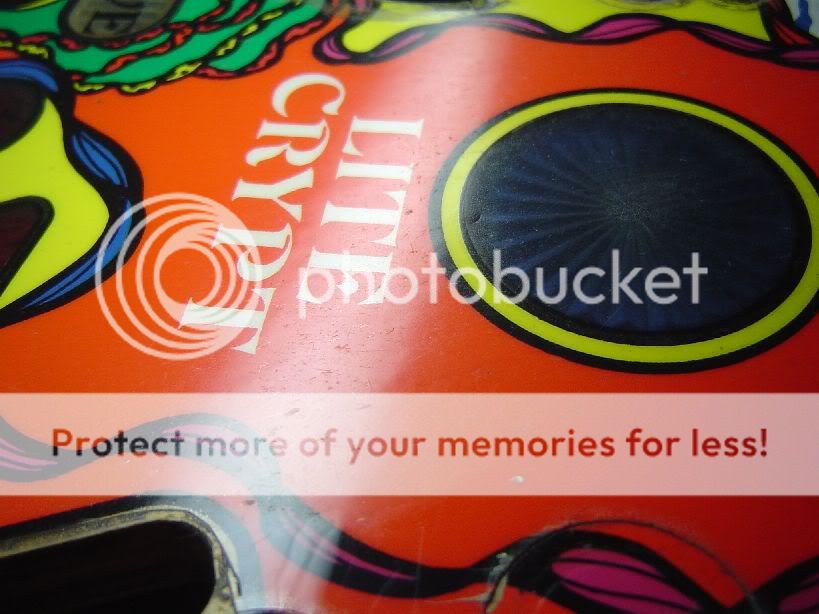

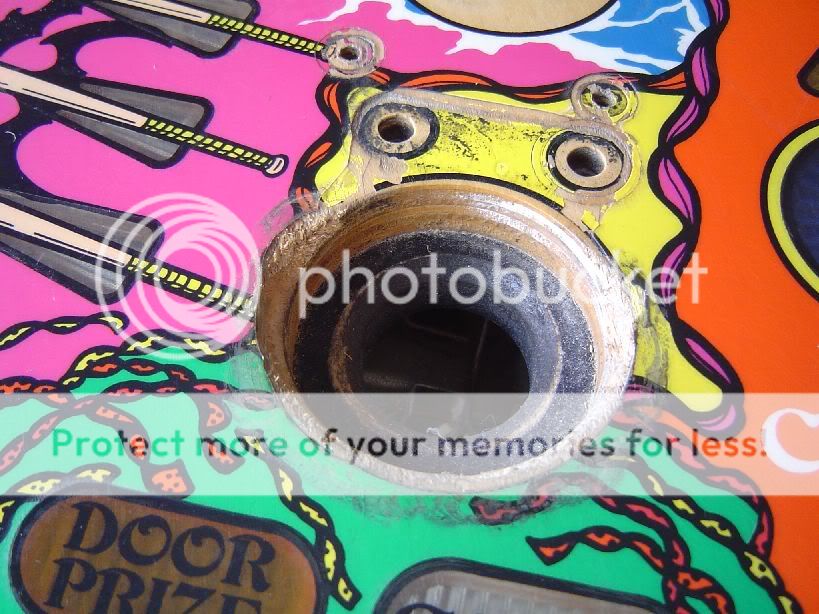

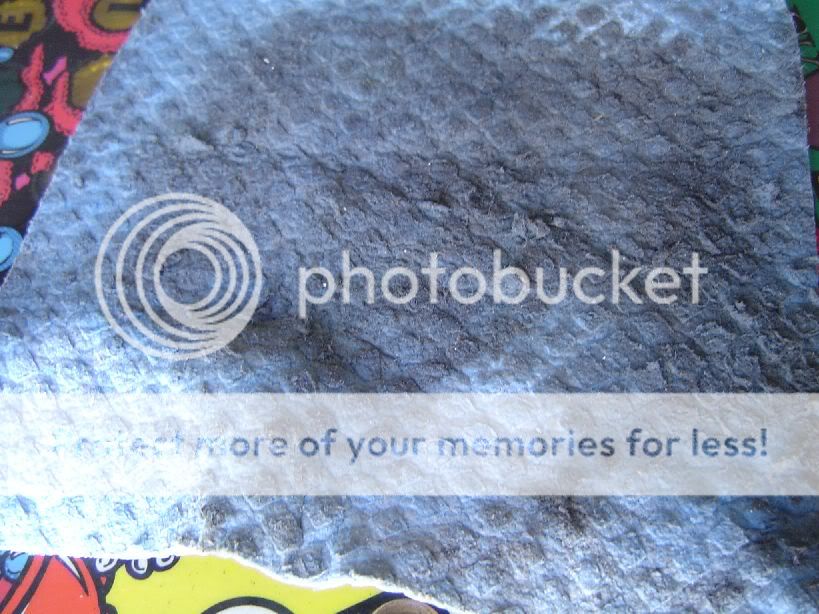

Após uma passagem de Ajax num pano "esponja" pode-se reparar que realmente existe sujidade com fartura.



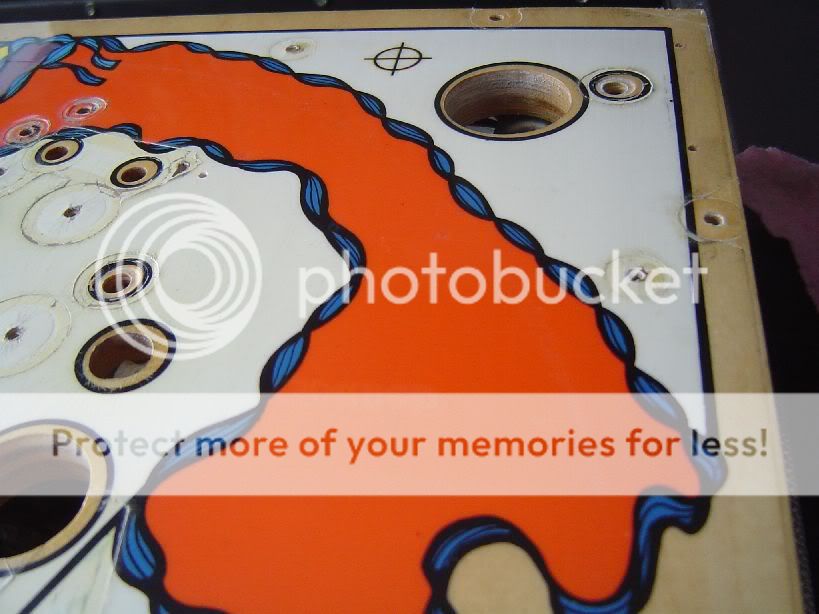

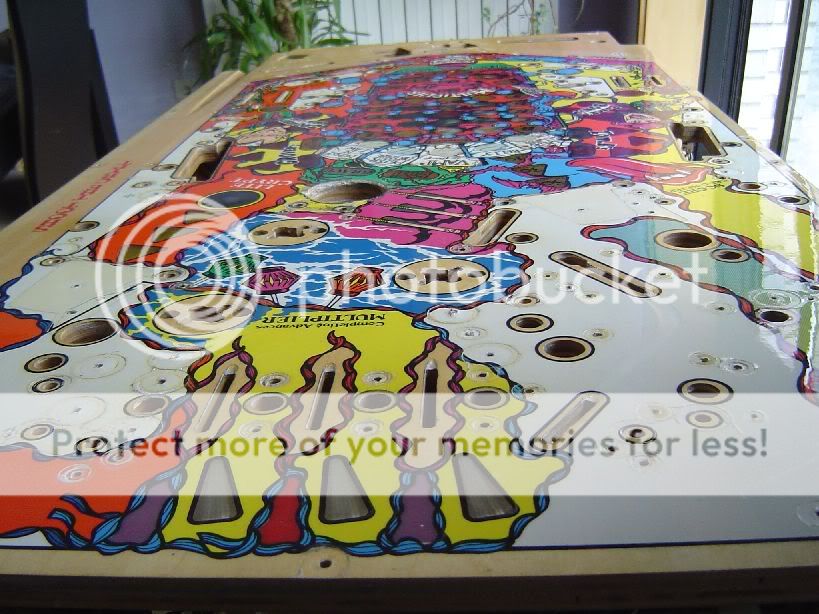

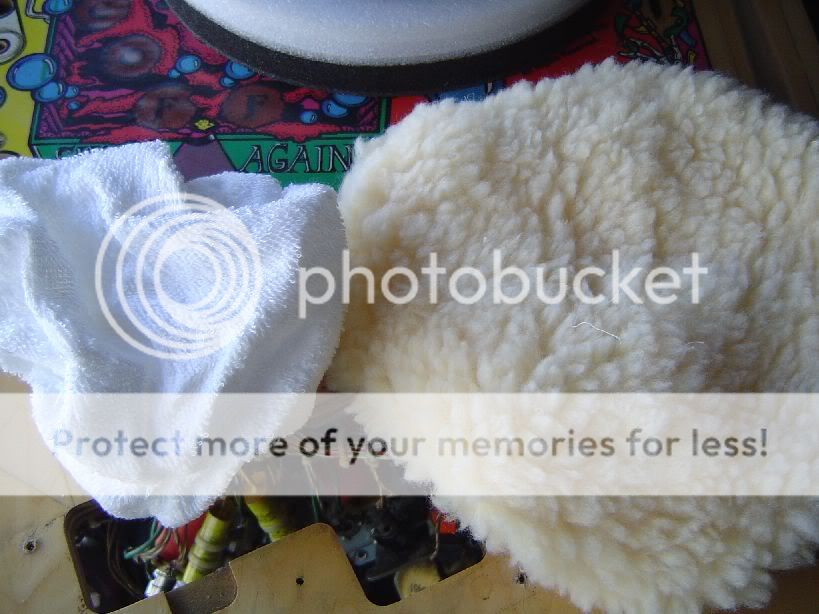

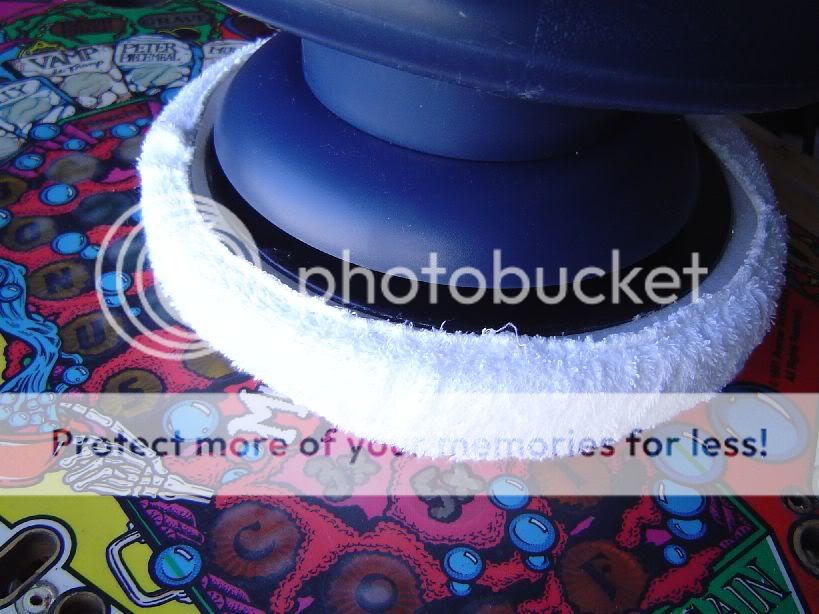

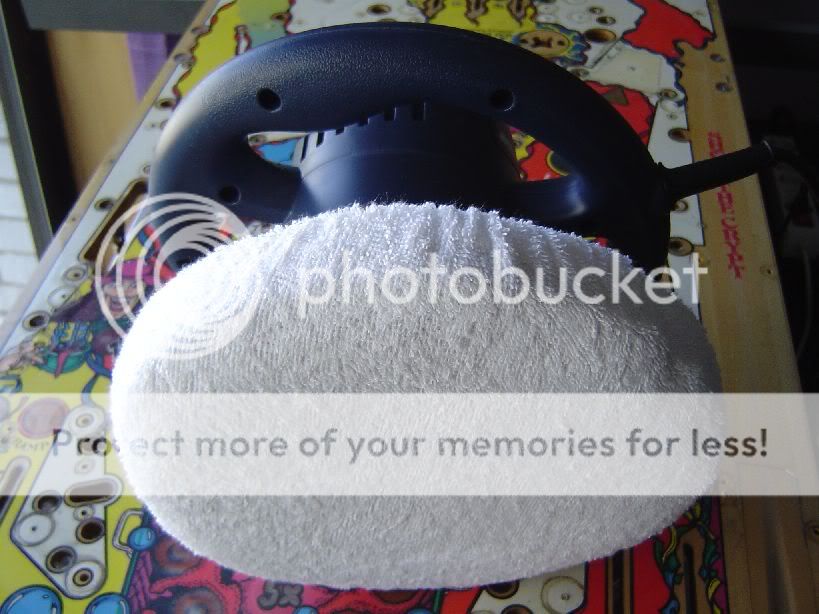

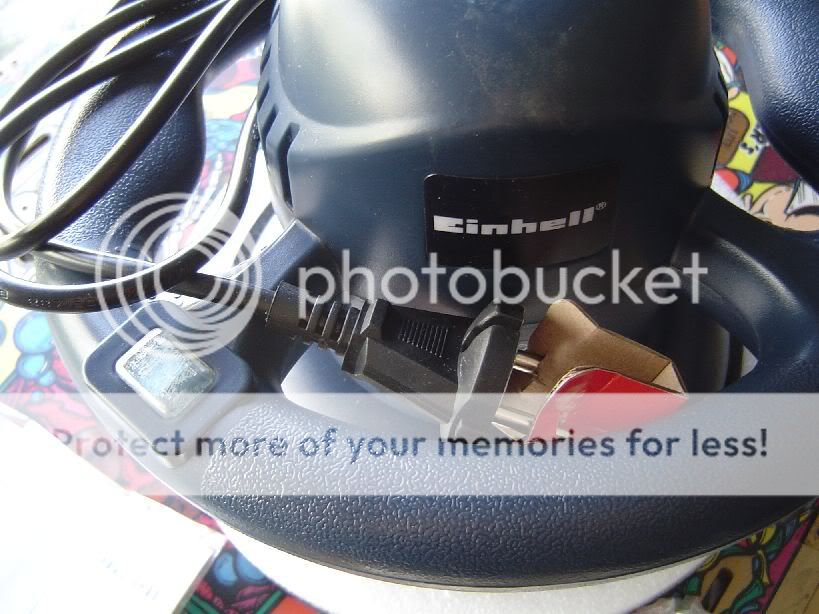

Após várias passagens com panos e Ajax passei para o uso da polidora.






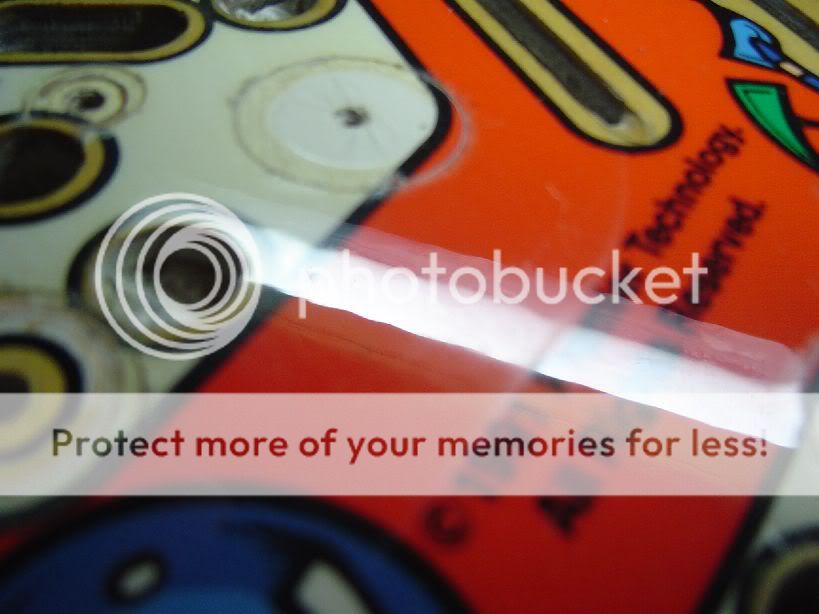

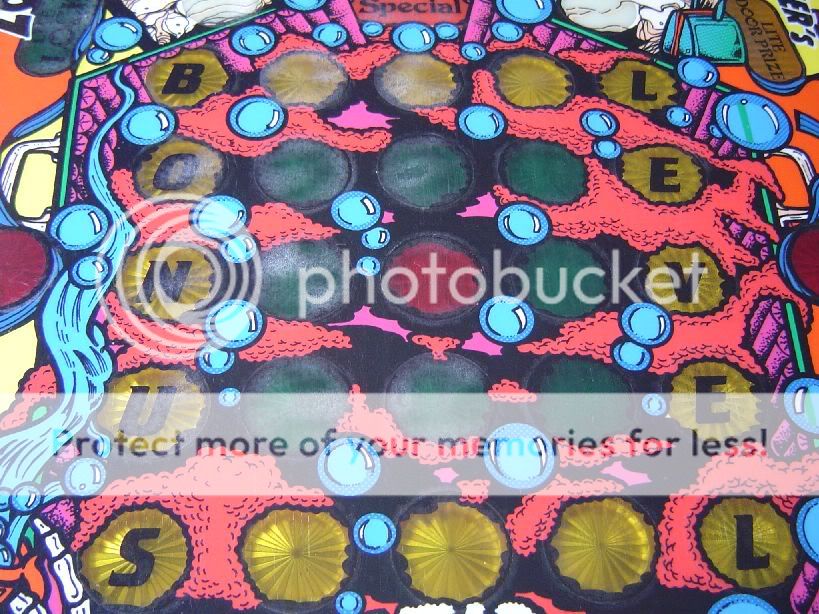

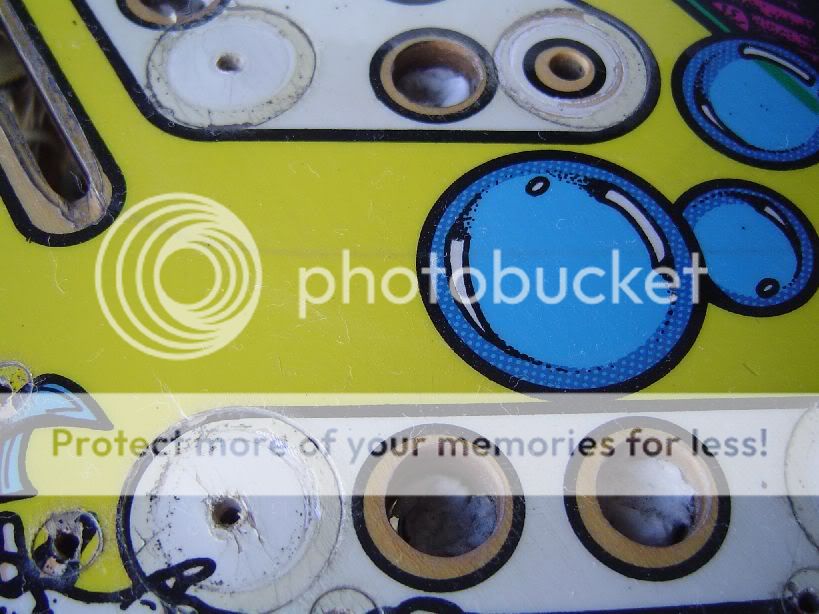

Mesmo já tendo limpo o tabuleiro com Ajax e panos após uma leve passagem da polidora deu para verificar que ainda havia muita sujidade para sair.





Daqui para a frente foi o que já tinha mostrado, ao seja, insistir até obter um resultado satisfatório hehe.























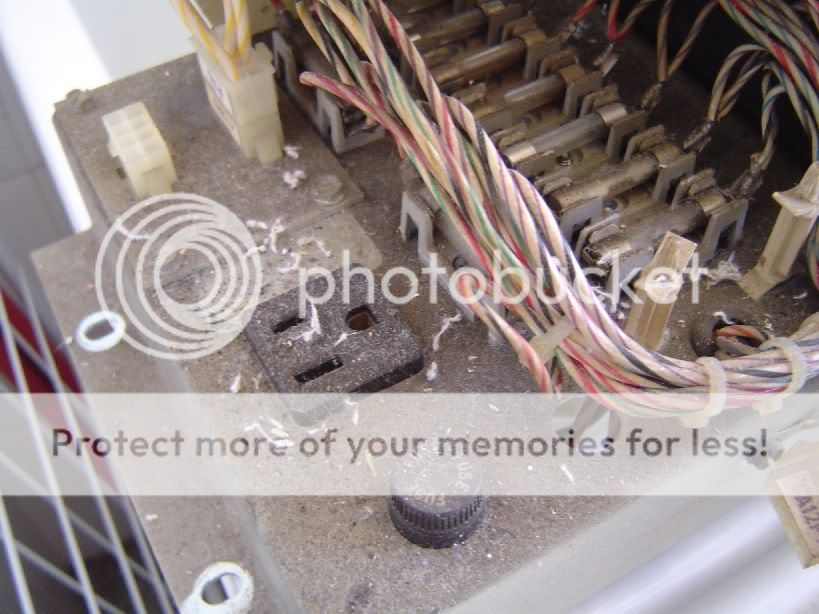

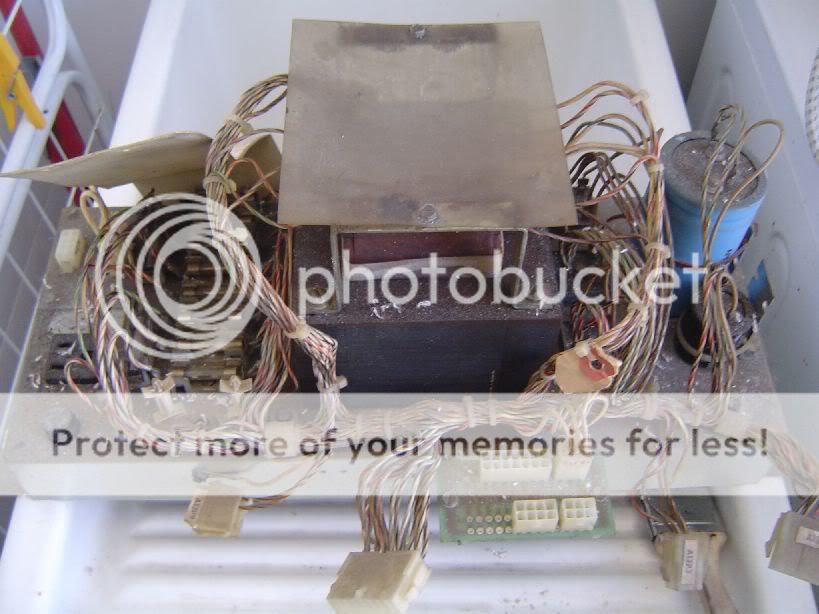

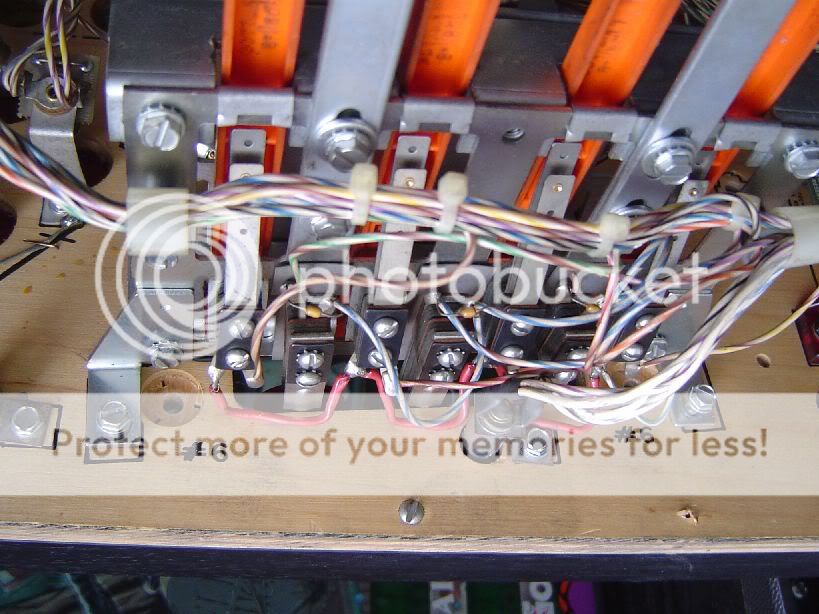

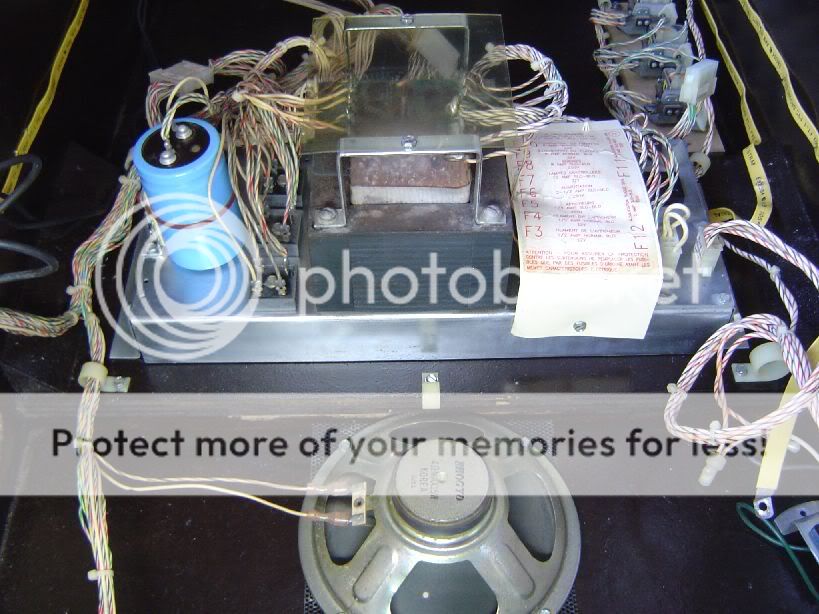

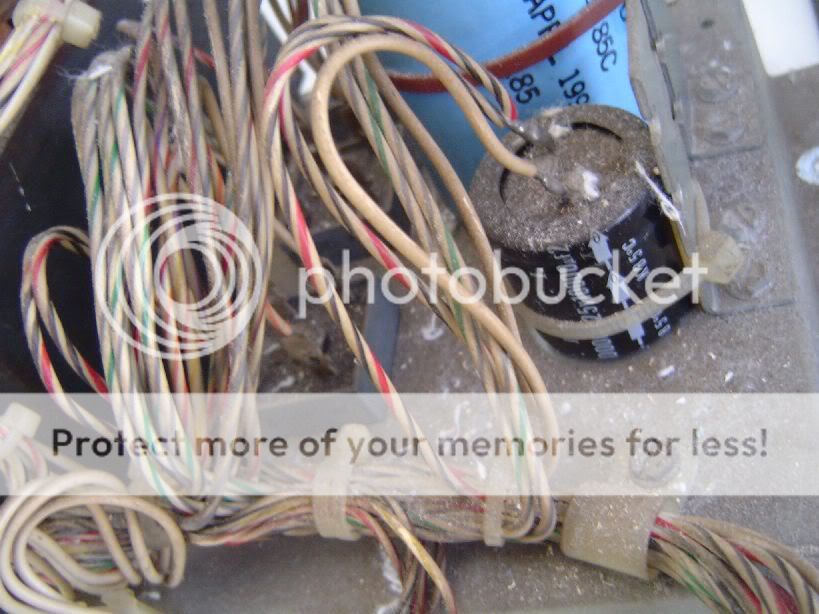

Limpeza da base do transformador e afins.

A coisa aparenta estar mais suja do que realmente está devido à limpeza e polimento do playfield ter largado cotão com fartura dass.





Para efectuar a limpeza foi usado um líquido para limpar móveis de jardim e que também tenho usado na limpeza geral da máquina, bem como lixa 500 e 1000 de água.



O resultado final foi este:



Aparenta estar melhor do que realmente está pois o ângulo da foto ajuda imenso hehe Razz.
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
EM_PinballArcade
5 Credits


Mensagens : 373
Data de inscrição : 28/01/2010
Idade : 58
Localização : S. Mamede Infesta

MensagemAssunto: Re: Gottlieb - Class of 1812   Ter 8 Jun 2010 - 22:15

Está bastante bom mesmo White_Spot, pelo menos aparentemente. Com esse reflexo todo e a vista da janela, quase que consigo ver a minha casa Smile
Voltar ao Topo Ir em baixo
Vtec
Top 5


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 41
Localização : Lx

MensagemAssunto: Re: Gottlieb - Class of 1812   Ter 8 Jun 2010 - 22:20

Isso é que é organização Very Happy, assim não tem como faltar nem sobrar nada... Smile oppsss
Está a ficar 5 estrelas, o playfield ficou muito bom tem um brilho excelente, atendendo ao facto de ser difícil polir o Mylar.

_________________
...Keep on rockin' in a free world... Malha da semana: Red Rider - Can't turn back
Voltar ao Topo Ir em baixo
http://flipperworld.forumeiros.com
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Gottlieb - Class of 1812   Ter 8 Jun 2010 - 23:03

Segunda parte do mega update lol.


Pintura da parte da frente do interior.





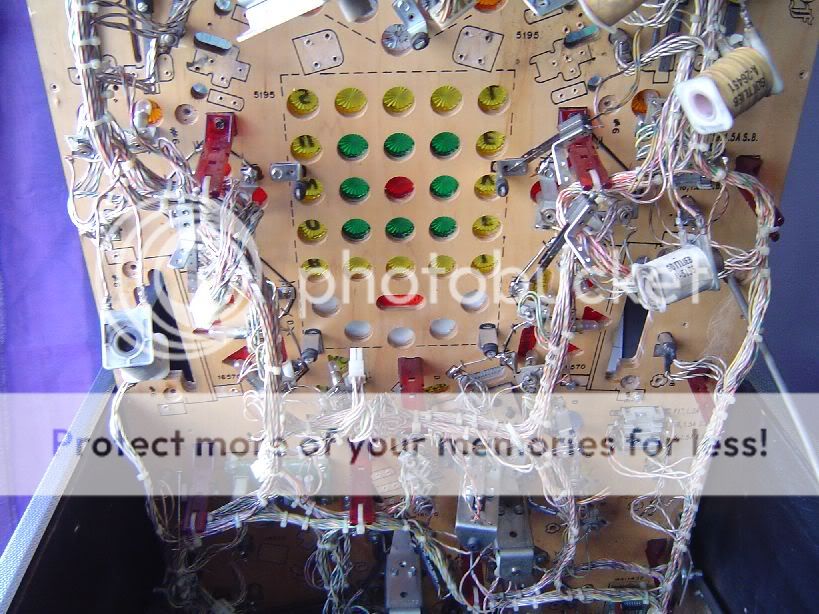

Interior totalmente pintado e montado.

Tal como já disse anteriormente se esta cor (supostamente verniz preto) não me convencer irei pintar uma faixa em preto mesmo preto ou quiçá pintar completamente as laterais em preto mesmo preto lol!.











Lavagem de várias peças na máquina de lavar e remontagem das mesmas no playfield.








Posto isto avancei para a resolução de algumas anomalias encontradas / existentes em algumas peças.
A coisa tornou-se mais fácil de resolver devido ao envio de certas peças de forma pronta e altruísta por parte de um dos nossos membros.
O mesmo se quiser que se acuse Cool mas mais uma vez agradeço-lhe esta sua iniciativa Wink.


Slingshot direita.

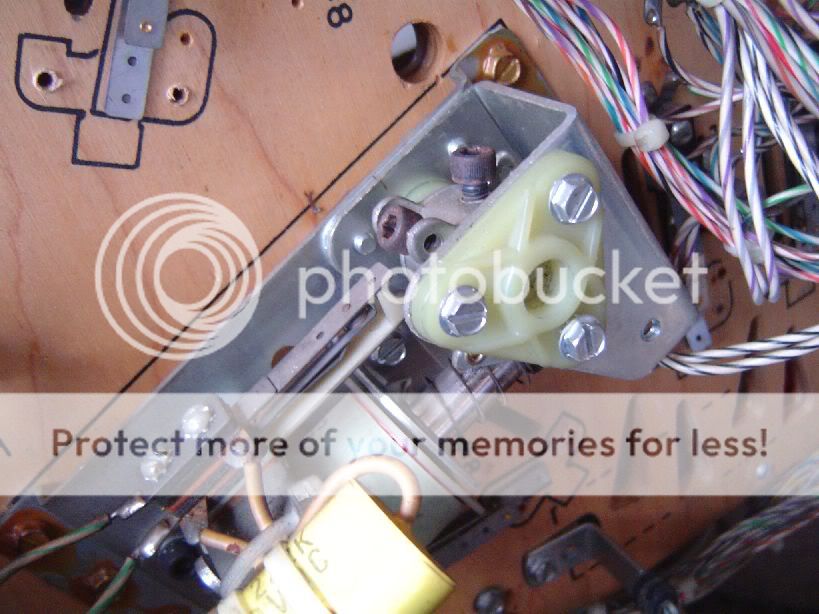

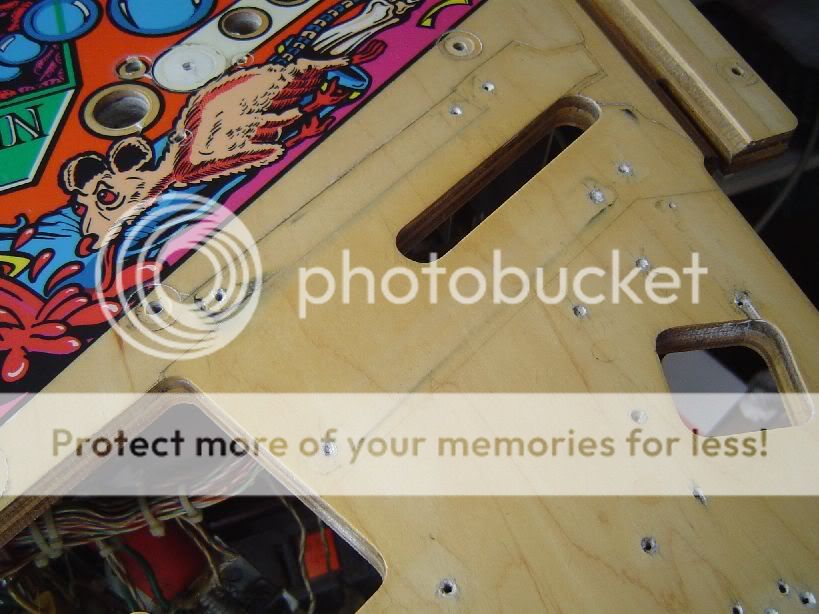

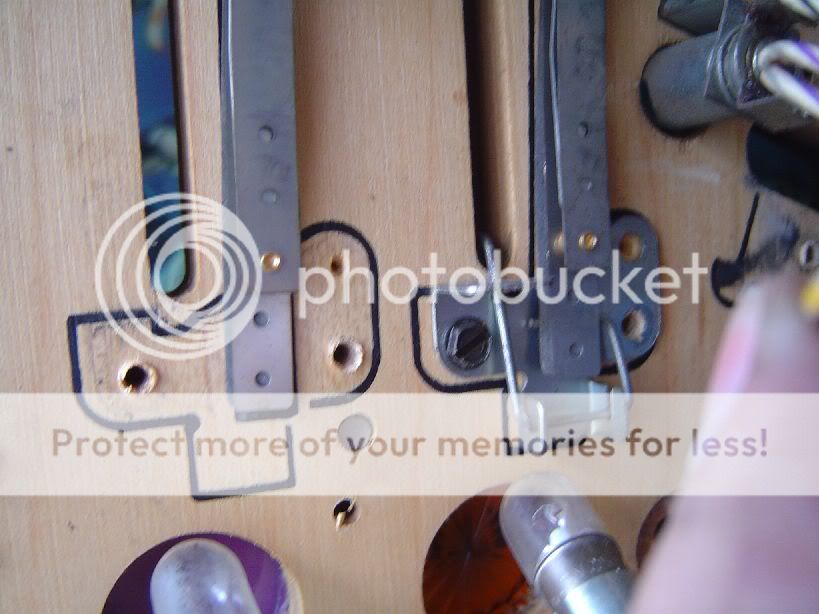

Como podem ver as minhas slingshots eram diferentes uma da outra, sendo que a da direita era a que não correspondia à máquina, e isso pode-se constatar pela furação existente no lugar onde a mesma estava colocada.




Deixo mais algumas fotos para perceberem que as slingshots são diferentes.








Substituição do "embolo" da slingshot errada para a correcta.






Alvo da drop target direita partido.




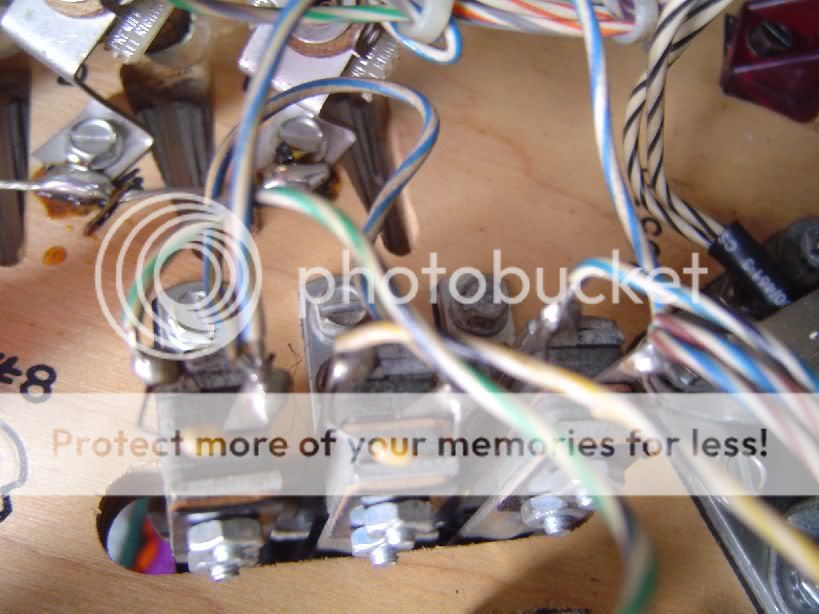

Para poder resolver este problema foi usado um smart switch ao qual foi removido a "palheta" do alvo". O mal é que a mesma não tinha a ponta onde se podia soldar o fio e para resolver essa parte decidi cortar a palheta original e adicioná-la ao conjunto.







Depois apercebi-me que a palheta nova não tinha o pequeno contacto e decidi remover da antiga e para ter certeza de que o mesmo ficasse devidamente fixo usei um bocado de super cola.









Parafuso de poste translúcido partido.

Bem para isto a solução foi usar outro parafuso de outra máquina.





Flippers.

Para além de não ter os flippers originais (tinha uns da Williams) uma das peças que faz o accionamento do switch estava bastante danificado e soldada.




A solução para isto passou por trocar quase tudo hehe.




Pilares errados.

Na zona superior tinha 4 pilares azulados que vim a perceber não serem originais da máquina. Na realidade deveriam existir ali 3 lane guides amarelas ou lá como se chamam.
Para fixar essas tais lane guides precisava de pelo menos mais 4 pilares próprios para o efeito.




Dava-me jeito uma imagem mais pormenorizada desta zona numa máquina em estado original pois baseando-me no que tenho e no que vejo numa imagem do IPDB alguma coisa bate mal. Pelo que tenho diria que do lado esquerdo tenho os pilares translúcidos e pelo que vejo na foto do IPDB teria ali uma lane guide amarela...
Pode ser no entanto que depois quando tiver as lane guides e montar o resto consiga perceber o que está errado aqui lol.

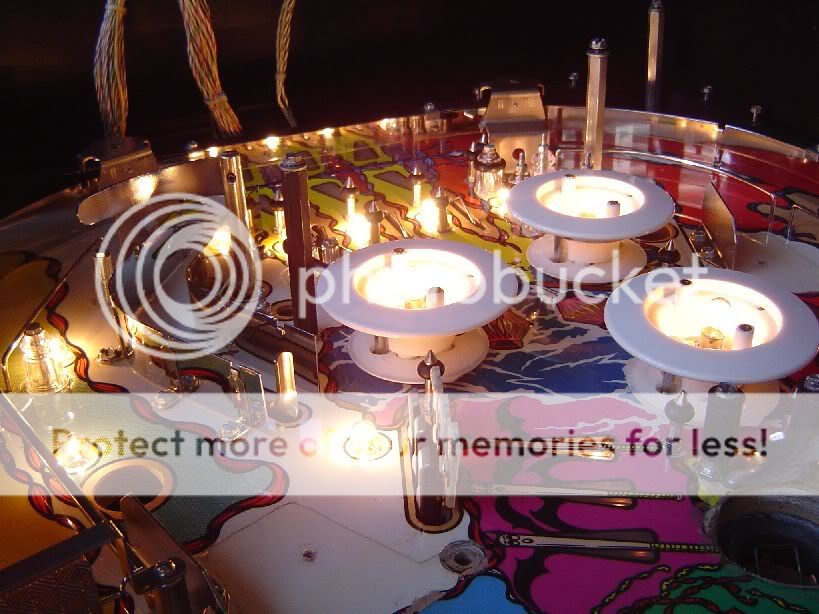

E prontos por agora é tudo e para terminar deixo-vos umas fotos do estado actual do playfield.















Espero que tenham gostado deste mega update e que não se tenham sentido demasiado cansados com tanta fotografia lol!.

Stay tunned Wink.

_________________
Chronicles of White_Spot™ - The Projects!

BMW E46 330D 01/2001 Project
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Gottlieb - Class of 1812   Ter 8 Jun 2010 - 23:15

Obrigado EM_PinballArcade e VTec.
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
EM_PinballArcade
5 Credits


Mensagens : 373
Data de inscrição : 28/01/2010
Idade : 58
Localização : S. Mamede Infesta

MensagemAssunto: Re: Gottlieb - Class of 1812   Ter 8 Jun 2010 - 23:53

Está a ficar muito bom mesmo. Parabens. Como vi a máquina fisicamente antes do restauro acho que posso dizer que está um trabalho de mestre.
Voltar ao Topo Ir em baixo
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 9 Jun 2010 - 7:00

Obrigado mais uma vez EM_PinballArcade Wink.

Agora que a coisa está a reganhar forma realmente já me parece alguma coisa de jeito Razz.


Agora falta-me mesmo tratar de limpar as partes metálicas do reposicionador e lançador de bolas para serem montadas no sítio, bem como tratar de umas peças plásticas partidas / rachadas (domes) e limpar todos os plásticos de embelezamento.

A ver se nos próximos dias trato de encomendar o que preciso e mal a encomenda chegue é só montar e devo dar por terminado a parte do playfield e interior do cabinet.

Tendo a parte inferior da máquina tratada irei avançar para a parte mais simples que é a do backbox. Nessa parte em princípio só deverei efectuar uma pintura no seu interior e uma limpeza nos pcb´s e afins ali existentes. Aparentemente não precisará de mais nada ou pelo menos não terei como fazer melhor Very Happy.

Espero que essa parte seja rápida q.b. para poder finalmente montar tudo direitinho e poder começar a limpar em condições a sala que mais parece um estaleiro Very Happy.

A revisão do exterior ficará para depois (talvez ao mesmo tempo que as pernas e a porta) já que tenho de me resignar e admitir que não reúno as condições de espaço adequadas para esse tipo de serviço.

De salientar que não tratei da porta na fase do tratamento do interior do cabinet, removi-a para pintar o interior do cabinet e voltei a montá-la no sítio e a mesma será devidamente tratada ao mesmo tempo que as pernas.

Seja como for...

Stay tunned Wink.
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
Fernando Sousa
Top 10


Mensagens : 675
Data de inscrição : 04/06/2010
Idade : 56
Localização : Braga

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 9 Jun 2010 - 11:27

Olá boa tarde,White_Spot.

parabens pelo grande trabalho de restauro muito bom.
com essa paixão qualquer dia monta uma loja de restauro y eu sou o primeiro queliente. bounce bounce

cumprimentos
Fernando Sousa
Voltar ao Topo Ir em baixo
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 9 Jun 2010 - 15:52

Obrigado Fernando Sousa.

Se tivesse espaço e equipamento mais adequado até que faria um serviço melhor do que aquele que estou a fazer.

Uma coisa é ver fotos e tal e outra é ver ao vivo onde se consegue perceber aqueles pequenos detalhes por fazer / solucionar Crying or Very sad.

Seja como for abrir um negócio neste ramo e com a experiência que tenho da minha profissão e dos negócios que já fiz com alguns "profissionais" (ou não) deste ramo teria de ser sempre com pré-pagamento lol!.
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
Fernando Sousa
Top 10


Mensagens : 675
Data de inscrição : 04/06/2010
Idade : 56
Localização : Braga

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 9 Jun 2010 - 16:18

O restauro não foi au promenor mas ja da gosto olhar assim para uma pinball. Wink
Pelos vistos não tém feito maus negocios. No
quanto au resto é fazer como fazem os que vendem as peças primeiro o dinheiro depois as peças. Very Happy

saudaçoes
Fernando Sousa
Voltar ao Topo Ir em baixo
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 9 Jun 2010 - 16:23

Depois do nosso "negócio" apenas fiz mais uma compra e outra troca.

Nada de mais e depois o espaço e o dinheiro em falta não ajudam lol.
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
Fernando Sousa
Top 10


Mensagens : 675
Data de inscrição : 04/06/2010
Idade : 56
Localização : Braga

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 9 Jun 2010 - 17:00

A vida esta dificil,esperemos por dias melhores. jocolor
Voltar ao Topo Ir em baixo
Vtec
Top 5


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 41
Localização : Lx

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 9 Jun 2010 - 22:11

Bravo estou a adorar, está ficar muito boa mesmo. Parabéns.

A tinta que dizes não ser 100% preto não fica nada mal a avaliar pelas fotos, até que se nem o tivesses mencionado não se notava.

Nesta parte das máquinas qualquer acabamento que possamos fazer no interior fica excelente em relação ao que vem de origem, que é só uma borradela até onde se vê da parte de cima do playfield.

Em relação às Lane-guides, pela foto do IPDB o que se vê parece:

As duas do meio são aquelas que tinhas mencionado,
http://www.bestofpinball.de/catalog/product_info.php/cPath/135_303_404_446/products_id/9350

A do lado direito é deste tipo,
http://www.bestofpinball.de/catalog/product_info.php/cPath/135_303_404_446/products_id/8194

Do lado esquerdo não dá para ver, mas deve ser igual à direita, estas lane-guides são geralmente montadas em cima de postes de plástico, neste caso os clear posts que tens na tua, e só têm uma "parede" no lado que está virado para onde a bola passa... no manual deve ter as quantidades e ref.

Grande adaptação fizeste aí no switch, já testaste a continuidade? Não vá a cola fazer isolamento, caso faça experimenta um pouco de estanho, deve soldar.

Ok, ok eu acuso-me de te ter enviado o material, e já sabes se o Vtec tem... tá-se bem... Very Happy

Amanhã já faço um update numa das minhas só para não ficar para trás... Evil or Very Mad

Abraço

_________________
...Keep on rockin' in a free world... Malha da semana: Red Rider - Can't turn back
Voltar ao Topo Ir em baixo
http://flipperworld.forumeiros.com
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Gottlieb - Class of 1812   Sex 11 Jun 2010 - 15:57

Ora bem e olhando melhor para o manual o que vejo lá são:

- 3 roolover guide yellow (part numb 15646T)



- 1 ball guide rail yellow (part numb 9393T)




E supostamente isto fica tudo fixo em postes do género destes. O que eu agora me questiono é se os pilares translúcidos do lado direito ainda se mantêm no sítio ou se vão ter de saltar fora pois não consigo perceber no manual o que fixa o ball guide rail yellow.

A ver se me decido a ver o que preciso duma vez por todas e faço a encomenda para arrumar isto já que ando a sondar uma Tales from the cript Razz.
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
White_Spot™
Top 5


Mensagens : 1846
Data de inscrição : 22/01/2010
Idade : 40
Localização : São Mamede de Infesta

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 16 Jun 2010 - 21:48

Ora bem vamos lá a mais um update Smile.

Antes de mais vou responder a uma coisa ao Vtec que ainda não tinha feito.
Sobre a possibilidade de isolamento provocado pela super cola no switch que "remendei" hehe, sim realmente aquilo ficou isolado, mas raspei com um x-acto o tal ponto de contacto que colei e ficou impecável Wink.

Agora vamos a mais umas pequenas fotos.

Antes:


Depois:


Antes:


Depois:


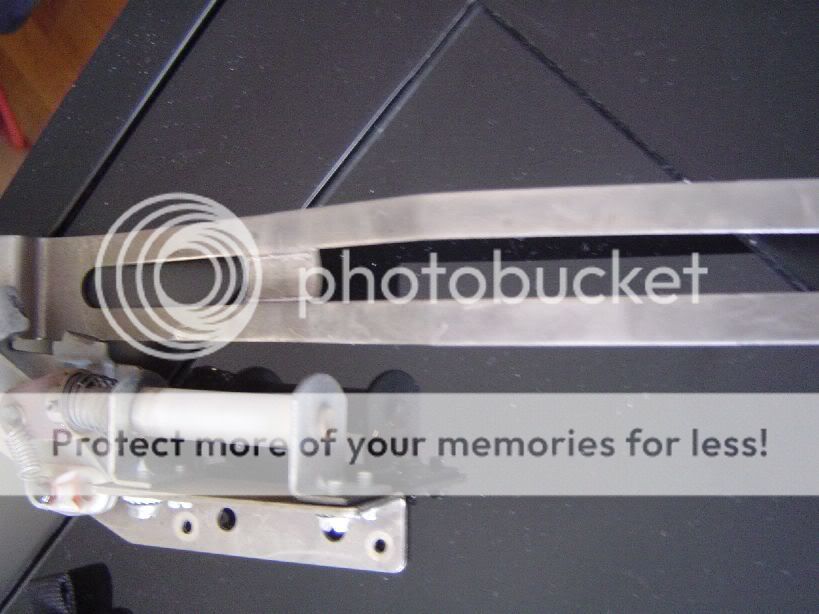

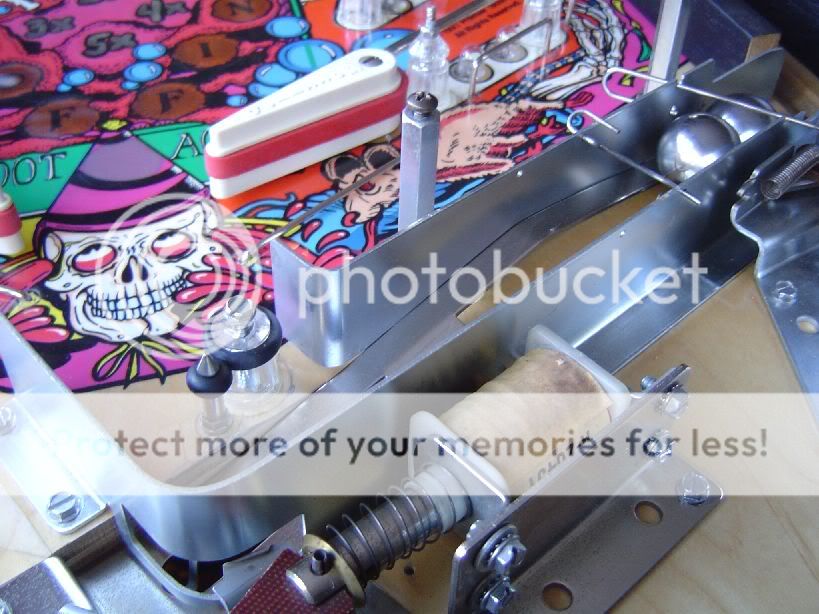

Foi usado um pouco de lixa de água 500 e 1000 para limpar estas (e outras) peças do "lançador de bolas".



O conjunto ficou com muito bom aspecto não ficou Very Happy.

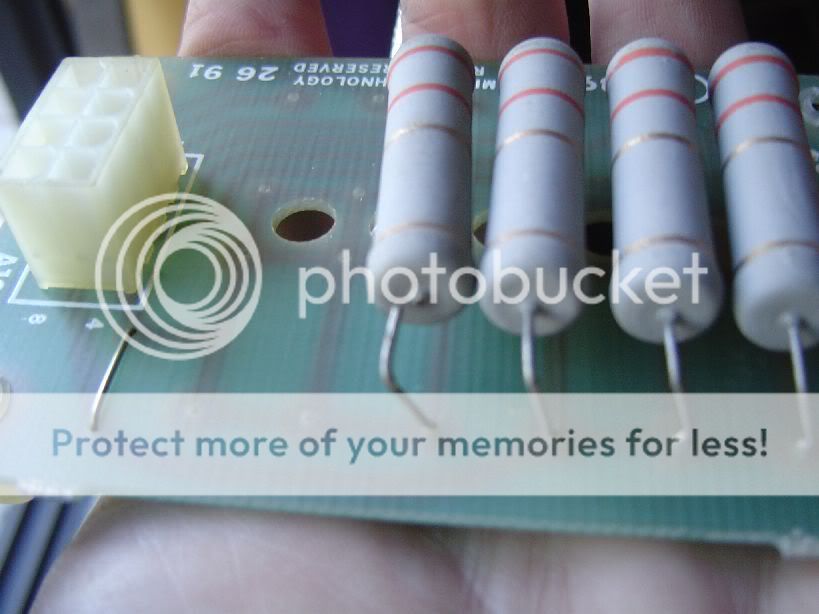

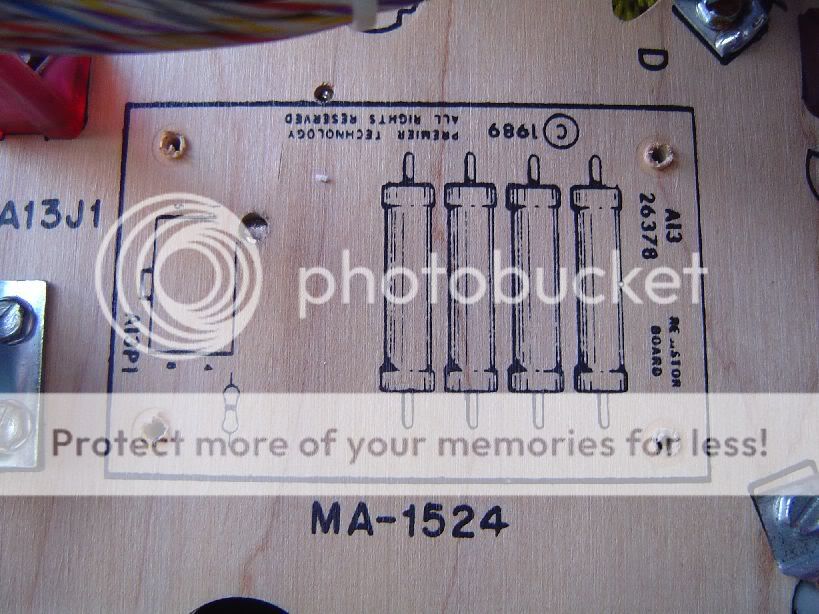

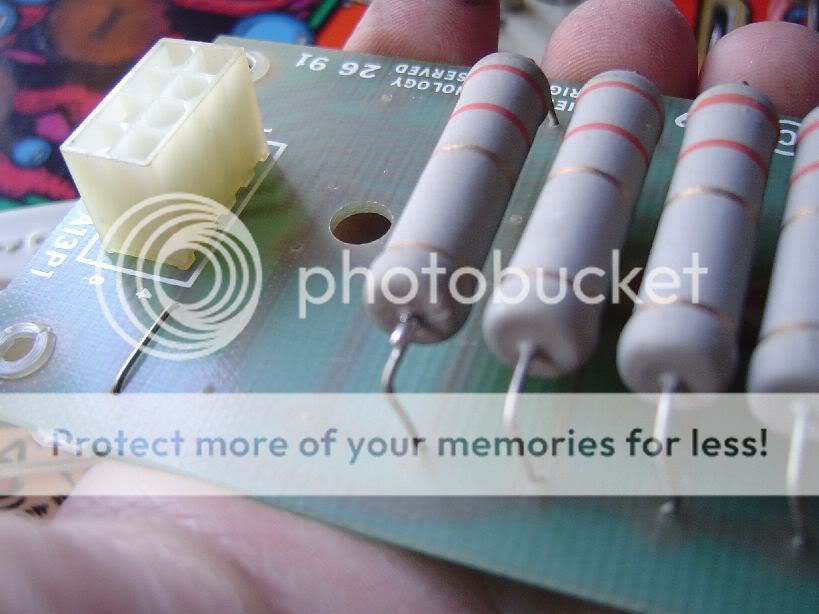

Já tinha detectado que uma das resistências desta placa tinha a "pata" partida e tentei remendar a coisa enquanto não compro uma nova.
A solução usada (soldar) não deu grande resultado já que com um pouco de trepidação a coisa voltou a soltar-se.







Não me dei ao trabalho de ver para que serve esta placa por isso não sei até que ponto ela pode provocar algum mau funcionamento na máquina.

Fora isso coloquei as lâmpadas no tabuleiro e nos bumpers para ver se estava tudo ok e liguei a máquina.



Aparentemente está tudo bem e aproveitei para colocar os elásticos, sendo que no final sobraram-me alguns lol.
Estive a ver atentamente o manual e cá para mim existe algum erro nas quantidades / informações mencionadas pois realmente não existe local para colocar os elásticos (nem no manual).

Ficam três fotos do aspecto da coisa para rematar.






Após isto tudo aproveitei e iniciei uma partida para ver se tudo funcionava perfeitamente.

Aparentemente funcionava tudo excepto algumas lâmpadas da parte inferior do tabuleiro (ficaram lá sempre, mesmo durante o duche hehe), mas após remover duas delas e as recolocar no sítio já funcionaram.
Presumo então que se remover as restantes lâmpadas que não estão a dar (umas 5 ou 6) e as voltar a colocar no sítio as mesmas ficarão a dar.

Aparte isso, as drop target, slingshot´s e flippers estão a funcionar perfeitamente. O upperkicker é que não está a funcionar novamente Evil or Very Mad.
Aproveitei e fiz o teste do shunt na massa do MosFet e o mesmo activou o solenoid, contudo ficou preso em cima (ligado). Pressionei no embolo e o mesmo voltou à sua posição normal (desligado).
Voltei a fazer o teste do shunt e desta vez o raio do embolo não descia nem por nada, sendo que para evitar alguma avaria (seja no solenoid ou no MoSfet) desliguei a máquina.
Pressionei o embolo para dentro e ele desceu mas ao voltar a ligar a máquina o embolo voltou a subir o que significa que provavelmente o MosFet foi à vida e está sempre aberto (ligado).

Moral da história... provavelmente um MosFet queimado, uma resistência partida, três parafusos de sobra, uma "argola" e respectivo parafuso de prender cabos de sobra.

Nada mau para uma primeira incursão destas hehe e até ao final da coisa pode ser que perceba de onde sobram os parafusos.

É certo que ainda falta um bom bocado de trabalho na parte do tabuleiro (rampas e plásticos decorativos) mas pode-se dizer que o grosso está quase terminado.

Amanhã vou ver se trato de limpar os pcb´s das lâmpadas que existem na parte inferior do tabuleiro e quiçá avançar para a limpeza dos plásticos decorativos e rampas.

A ver vamos se me agarro de novo a isto para terminar a fase interior de uma vez por todas, ficando para outra altura o tratamento ao exterior da máquina.

Stay tunned Wink.
Voltar ao Topo Ir em baixo
http://www.whitespot-chronicles.com/
Fernando Sousa
Top 10


Mensagens : 675
Data de inscrição : 04/06/2010
Idade : 56
Localização : Braga

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 16 Jun 2010 - 21:52

Olá White_Spot™. Very Happy

bom trabalho,com muito carinho assim renasce uma pinball. :flower:

cumprimentos
Voltar ao Topo Ir em baixo
EM_PinballArcade
5 Credits


Mensagens : 373
Data de inscrição : 28/01/2010
Idade : 58
Localização : S. Mamede Infesta

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 16 Jun 2010 - 22:12

Muito bom trabalho WS. Parece outra! E nova! Sempre disse quando a vi a primeira vez na garagem que essa máquina valia um investimento nela em trabalho, mas nunca pensei que ficasse tão boa.
Voltar ao Topo Ir em baixo
Vtec
Top 5


Mensagens : 1389
Data de inscrição : 24/07/2009
Idade : 41
Localização : Lx

MensagemAssunto: Re: Gottlieb - Class of 1812   Qua 16 Jun 2010 - 22:16

cheers está show...

Dá trabalho, mas o final é mesmo gratificante...

Com que então Tales from the Crypt... pronto já estás... foste infectado Razz

_________________
...Keep on rockin' in a free world... Malha da semana: Red Rider - Can't turn back
Voltar ao Topo Ir em baixo
http://flipperworld.forumeiros.com
Conteúdo patrocinado




MensagemAssunto: Re: Gottlieb - Class of 1812   Hoje à(s) 3:48

Voltar ao Topo Ir em baixo

Gottlieb - Class of 1812
Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo
Página 5 de 7Ir à página : Anterior  1, 2, 3, 4, 5, 6, 7  Seguinte
 Tópicos similares
-
» U.S.S CONSTITUTION OLD IRON SIDES 1812 - REVELL - 1/96 - Finalizado !
» {MR} First Class of music
» {MC}First Class - Music

Permissão deste fórum:Você não pode responder aos tópicos neste fórum
FlipperWorld :: Pinball :: Restauros e Manutenções :: Solid State (SS)-
Ir para:
