Sega "Mary Shelley's Frankenstein"

A família aumentou, hoje recebi em casa a última aquisição, uma Sega Frankenstein.
Numa primeira análise, a máquina está em perfeitas condições, diria mesmo que nestes últimos 2 anos, nunca me apareceu uma máquina assim nestas condições, os defeitos a apontar são mínimos, tudo trabalha e mais raro ainda é que não há um único plástico partido, nem peça em falta, tirando o shooter que já não é o original, mas sinceramente não desgosto e até tem algo a ver com o tema.

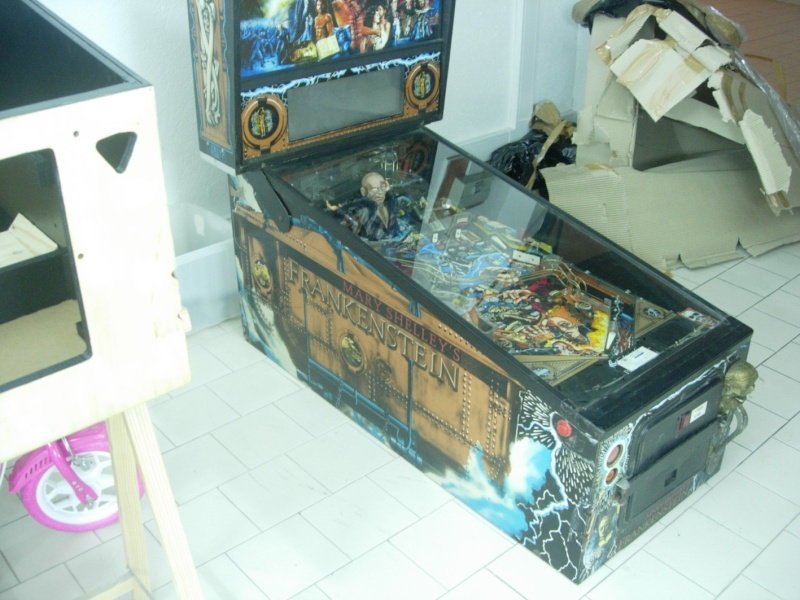

A chegada



Aspecto geral, shooter da "Tales from the Crypt"



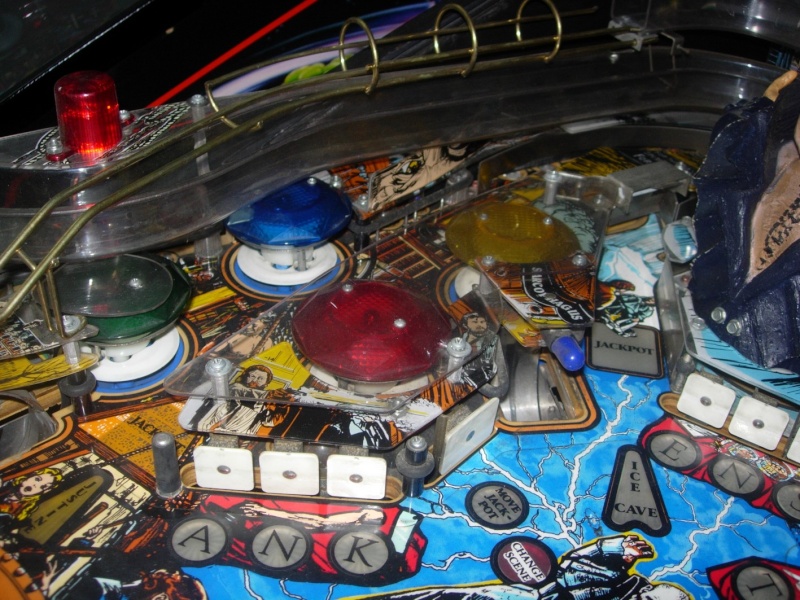

Bem conservada



Display perfeito (Large 192x64 DMD)


Tenho impressão que lá vai outra vez a WW ficar para trás...

Parece estar em óptimo estado!

Parabéns!

Sempre a aumentar o espólio Vtec . Realmente parece estar em muito bom estado. Agora falta meteres umas fotos melhores e com atenção aos detalhes importantes para podermos também apreciar esta tua nova máquina.
A White Water... bem... ficar mais um bocado no estaleiro não lhe deve fazer mal .

Esta foi a apresentação da máquina ao pessoAll, desta vez a WW não vai parar... o que pode acontecer é intercalar com esta, que a nível de trabalho me parece bem mais reduzido.
As fotos para breve.


Quando será que vai aparecer companhia neste fórum,

Tens toda a razão Vtec, está tudo com vergonha de fazer as apresentações das suas máquinas hehe. Eu em breve já devo ter um tempinho para colocar a apresentação da minha Class of 1812 .

Olá PessoAll,

Um pouco parado, como sempre , mas a coisa aos poucos vai andando, esta máquina até que nem necessitava de muito trabalho para já, uma vez que o seu estado é mesmo impecável, um pequeno problema com a cabeça do Frank que não mexe, é o único defeito a apontar, ah e também um dedo partido

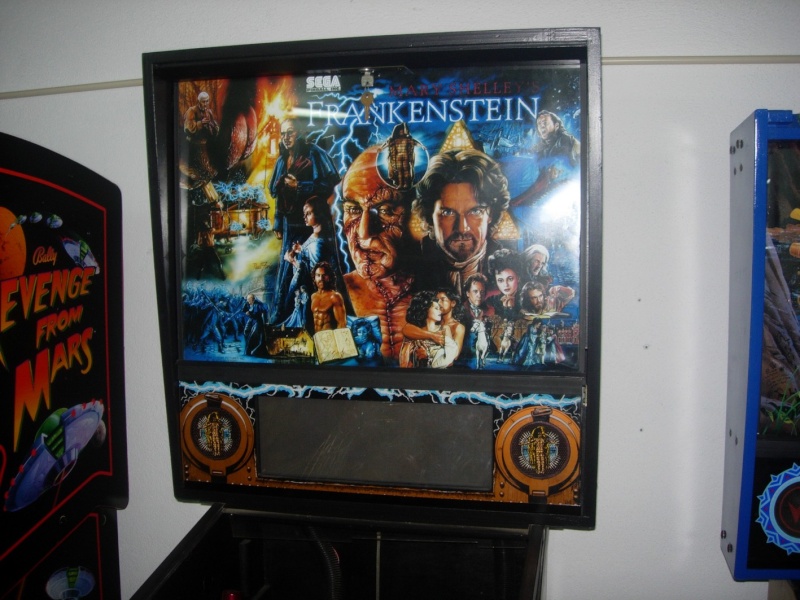

O Backbox foi até ao momento a parte que mereceu mais atenção e trabalho, uns pequenos retoques na pintura, limpeza das placas e cablagem arrumadinha, vou começar a desmontar o playfield, mas como disse não será por uma questão de necessidade, mas mais por prevenção e aproveitar para fazer já uns protectores para os buracos e trocar borrachas.

As imagens falam por si...

















O cabinet foi só aspirado, não necessitando de grandes trabalhos por enquanto, a coluna foi pintada.




























Aqui o amigo Frank com o dedo partido, o casaco "sujo" e a cabeça marada
O movimento da cabeça é feito através de um servo igual aos que são largamente usados em modelismo RC, o servo está a trabalhar
mas não há movimento, o que provavelmente quer dizer que as engrenagens estão no galheiro... amanhã irei abri-lo para poder analisar...











Amanhã deixo aqui umas fotos do playfield já desmontado...
Até lá, abraço a todos.

Tem um aspecto geral bastante bom.
Uma limpeza superficial talvez seja o suficiente, mas assim pelo menos já a deixas pronta por muito tempo.

Quero ver os avanços disso Vtec .

então cá vai umas fotos da reparação/substituição do servo da cabeça do Frank, como já era de esperar, as engrenagens do servo estavam arrasadas, daí o servo trabalhar mas não haver movimento, não estive para estar a perder muito tempo com tentativas de reparação uma vez que tenho por aqui algum material de RC, optei por comprar um novo, idêntico ao original em velocidade e torque só havendo uma diferença na alimentação, bastou para isso fazer a troca dos dois terminais positivo e negativo e ficou a funcionar na perfeição.
Um pequeno pormenor em relação a este material que nas lojas da especialidade custa uma fortuna como é o caso do BOP:

http://www.bestofpinball.de/catalog/advanced_search_result.php/search_in_description/1/keywords/tommy%20servo/language/en

a isto ainda tinha de se acrescentar o envio, que anda por volta dos 17€.

Assim e aqui mesmo ao lado da minha casa a coisa ficou por 11€, porque é que não é tudo assim...

Umas fotos do processo:

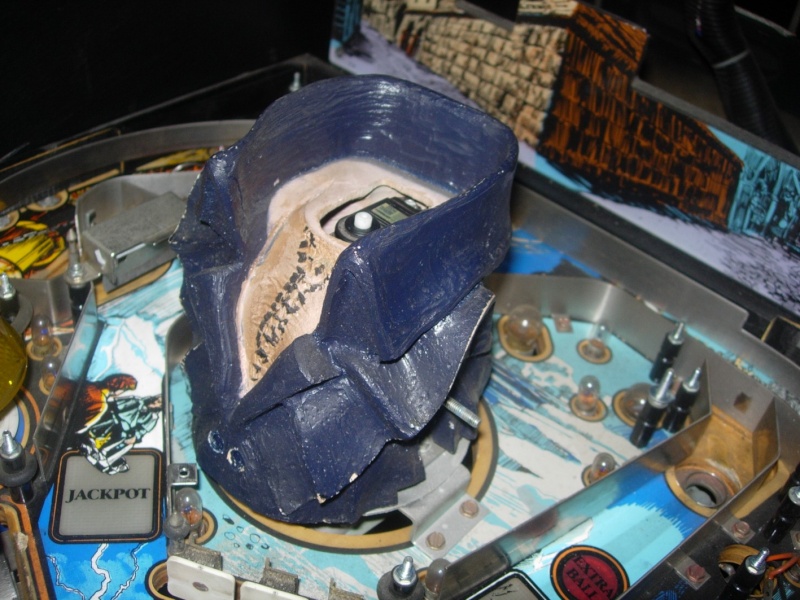

Desmontagem do Frank




Desmontagem do Frank 2




Desmontagem do Frank 3




Servo




Desmontagem do servo




Engrenagens arrasadas nas zonas assinaladas a branco




Novo servo Futaba S3003

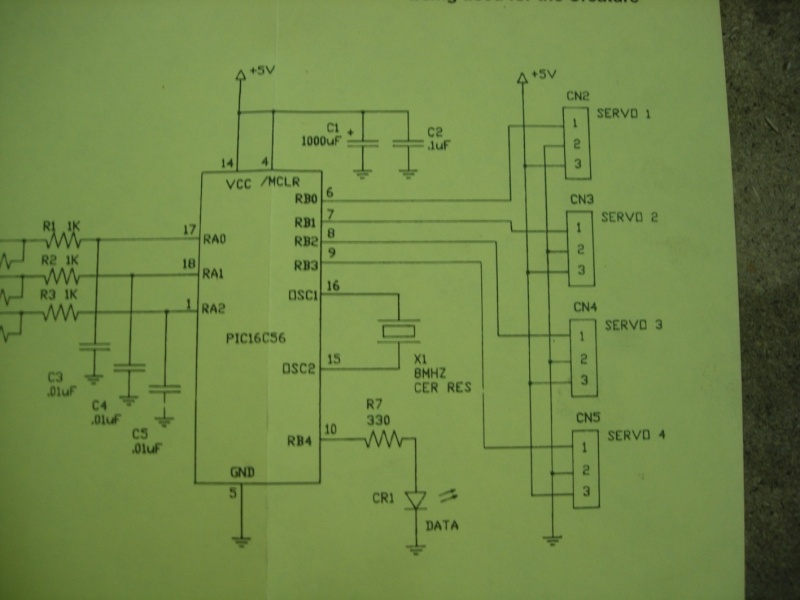

Esquema de alimentação do servo seguindo o manual original, a placa de comnado tem 4 saídas, mas para o caso só é necessário uma, como se pode ver na saída 1 por exemplo, o pino 1 é o sinal, o pino 2 é o negativo e o pino 3 é o positivo, foi necessário trocar o vermelho(positivo) com o preto(negativo) na ficha do servo




Troca dos dois terminais positivo e negativo




Ligação do servo à placa de comando



E agora...


Até tem direito a video e tudo...

Muito bom excepto o vídeo que tens em privado e não dá para ver .

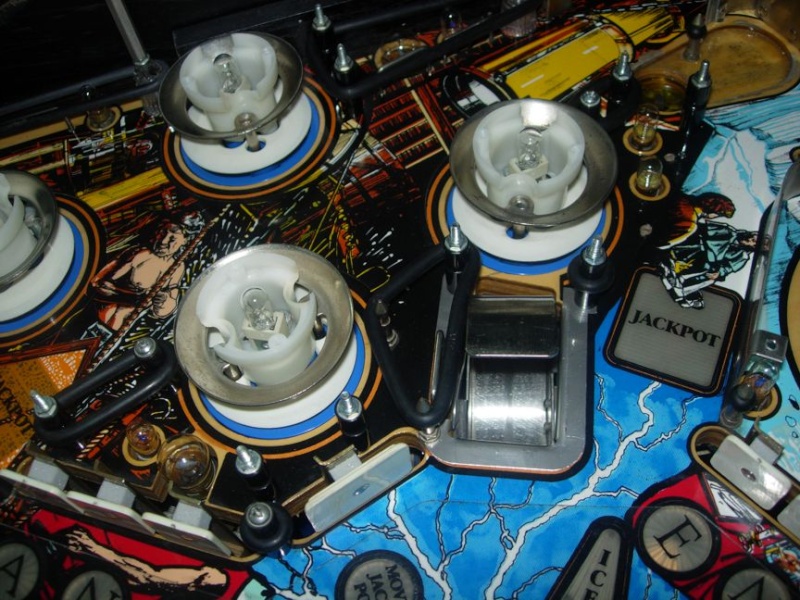

E com isto do servo pouco tempo restou para fazer mais alguma coisa senão desmontar mais umas quantas peças do playfield.






















Algumas zonas a necessitar de mais atenção, mas nada de especial, levará um protector para não avançar mais o estrago.








Bem, por hoje é tudo, só com o tempo que perdi a fazer este post, já tinha acabado a máquina e estava a começar a Tommy...

White_Spot™ escreveu:

Muito bom excepto o vídeo que tens em privado e não dá para ver .

Oppsss...

Estive a ver o vídeo e estás de parabéns Vtec. Assim é que é um vídeo à maneira, até teve direito a locução e tudo .

Há pois é, reclamas do tempo que perdeste a fazer o post, agora imagina o tempo que eu tenho "perdido" a fazer os meus . Seja como for, se assim não for isto perde a piada toda.

Sobre os protectores nos buracos tens de explicar isso pois também preciso de um para o buraco do meu tabuleiro.

Continua o bom trabalho .

Desta vez esmerei-me

É para não levar na cabeça com a falta de fotos e tal...

Por acaso estava a pensar em fazer um post com o processo de fabrico dos protectores, penso que durante a próxima semana estará pronto para publicar.

Parabéns Vtec, está mandando bem na eletrônica.

Olá Manuel, xiiii... acho que ainda vou a tempo...

Obrigado,

Tenho umas luzes, o que sei dá para estas andanças, o conhecimento vem de livros como estes, Electrónica para Totos



mas até podia vir...

Como vai a Medieval... já chegou a sua vez ou ainda vai a Cirqus primeiro...

Ao reler este meu tópico acho que já devo ser conhecido por aqui como o gajo que começa tudo e não acaba nada mas na verdade é um pouco assim é a crise

Por acaso esta está acabada e mais do que acabada, não tarda nada até já está é a precisar de ser novamente limpa de tanto jogar

Mas no mínimo deveria ter deixado aqui umas fotos da finalização do trabalho e não o fiz porque....... não tirei fotos

Tenho só umas fotos dos protectores aplicados e pouco mais mas para a próxima tiro mais fotos













O pormenor do Sonic nos flippers é engraçado...



E para que fique devidamente finalizado este trabalho aqui está ela em grande ao lado das primas

Vtec, tudo bom!

Se der certo, ainda terei uma Frank aqui em casa! Gosto demais do jogo dela!

Abraço,
